Szyny elastyczne izolowane typ SEI - SEI 3X20X1/2 | R32RZ-02010101301 Ergom

Alternatywny kod produktu: SEI 3X20X1/2

Opis i Kluczowe Cechy

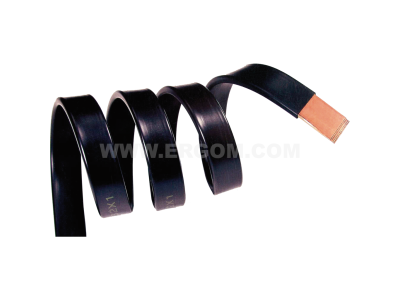

Szyna elastyczna izolowana typ SEI o wymiarach 3x20x0,5 m (przekrój 3x20 mm, długość 0,5 m) to element umożliwiający elastyczne i bezpieczne łączenie aparatury modułowej w rozdzielnicach i szafach sterowniczych. Oznaczenie katalogowe R32RZ-02010101301 potwierdza spójność z ofertą producenta. Dzięki płaskiej, izolowanej konstrukcji szyna ułatwia prowadzenie przewodów w ciasnych przestrzeniach instalacyjnych.

• Wymiary 3x20 mm (grubość 3 mm, szerokość 20 mm): optymalny przekrój dla prądów roboczych w typowych obwodach sterowania i sygnalizacji – zapewnia niską rezystancję i minimalne straty mocy.
• Długość 0,5 m: gotowy odcinek ułatwiający szybki montaż bez cięcia na wymiar; idealny do krótkich połączeń między modułami.
• Izolacja (PVC lub inny materiał izolacyjny – zgodnie z konstrukcją SEI): chroni przed przypadkowym zwarciem i zwiększa bezpieczeństwo użytkowania w rozdzielnicach.
• Elastyczność szyny: umożliwia łatwe dopasowanie do nieregularnych tras prowadzenia, redukując naprężenia na zaciskach aparatów.
• Kompatybilność z typowymi zaciskami i listwami przyłączeniowymi: standardowa szerokość 20 mm pasuje do większości złączek i szyn zbiorczych w rozdzielnicach.

Zgodność z Normami

Szyna elastyczna izolowana SEI jest produkowana zgodnie z obowiązującymi europejskimi normami bezpieczeństwa dla przewodów izolowanych stosowanych wewnątrz rozdzielnic. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej. Produkt przeznaczony do montażu w obwodach niskiego napięcia.

Zastosowanie

Szyna SEI 3x20x0,5 m znajduje zastosowanie wszędzie tam, gdzie wymagane jest elastyczne, izolowane połączenie pomiędzy aparaturą modułową. Szczególnie polecana do:

• Tworzenia elastycznych połączeń między wyłącznikami, stycznikami, przyciskami a listwami zaciskowymi w rozdzielnicach.
• Wykonywania krótkich mostków sygnałowych w szafach sterowniczych i układach automatyki.
• Zasilania modułów sterowania (przekaźniki, PLC) bez konieczności stosowania sztywnych przewodów.
• Szybkiego prototypowania i modernizacji istniejących instalacji – łatwo formować bez narzędzi.

Wskazówki Montażowe

Montaż szyny elastycznej izolowanej może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Szynę prowadź w sposób uniemożliwiający jej przypadkowe stykanie się z ostrymi krawędziami. Moment dokręcania śrub zaciskowych dobieraj zgodnie z dokumentacją producenta danej aparatury. Przekrój szyny (3x20 mm) odpowiada typowym obciążeniom prądowym w obwodach sterowania – zawsze sprawdź, czy prąd roboczy nie przekracza dopuszczalnej wartości dla zastosowanej szyny (brak danych w źródle – skonsultuj z producentem). Po zakończeniu montażu wykonaj pomiary stanu izolacji.

FAQ

• Z jakiego materiału wykonana jest szyna przewodząca? W nazwie produktu nie podano konkretnego materiału przewodnika. Standardowo w szynach elastycznych izolowanych stosuje się miedź elektrolityczną – w razie wątpliwości skontaktuj się z producentem (symbol R32RZ).
• Jaki jest stopień ochrony (IP) tej szyny? Szyna elastyczna izolowana SEI przeznaczona jest do montażu wewnątrz rozdzielnic, gdzie typowo panuje stopień ochrony IP20 (brak pyłoszczelności i bryzgoszczelności). Nie jest przystosowana do pracy w warunkach wilgotnych lub zapylonych bez dodatkowej obudowy.
• Czy szynę można ciąć na krótsze odcinki? Produkt dostarczany jest w gotowej długości 0,5 m. Cięcie szyny jest możliwe, ale należy zachować ostrożność – po przecięciu izolacja przy krawędzi może ulec uszkodzeniu. Zalecamy stosowanie oryginalnej długości lub zakup odpowiedniego wymiaru z oferty.
