SZYNY DO PODNOSZENIA SZAF 1600 | NSYSFTB16 Schneider Electric

Opis i Kluczowe Cechy

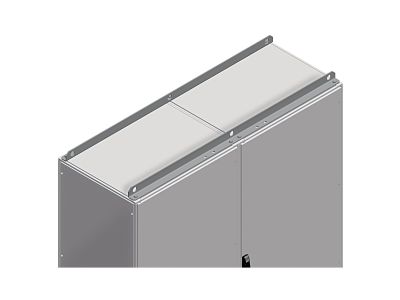

Zestaw szyn do podnoszenia szaf NSYSFTB16 marki Schneider Electric to profesjonalne akcesorium przeznaczone do bezpiecznego transportu i pozycjonowania obudów serii PanelSeT SFN, PanelSeT SFN do central sterowania silnikami, Spacial SF, Spacial SFHD i Spacial SFM. Szyny wykonane ze stali ocynkowanej o nominalnej długości 1600 mm (rzeczywistej 1595 mm) zapewniają nośność do 2000 kg, co umożliwia bezpieczne podnoszenie ciężkich rozdzielnic bez ryzyka odkształceń konstrukcji. Zestaw zawiera 2 pręty podnoszące oraz komplet elementów mocujących, montowanych bezpośrednio w osi słupków obudowy.

• Maksymalne obciążenie 2000 kg: zapewnia bezpieczny transport ciężkich obudów przemysłowych bez przeciążenia elementów mocujących.
• Długość nominalna 1600 mm (rzeczywista 1595 mm): optymalna do rozstawu standardowych szaf wysokiego napięcia i central sterowania silnikami.
• Wykonanie ze stali ocynkowanej: gwarantuje odporność na korozję i długą żywotność w warunkach przemysłowych.
• Zestaw zawiera 2 pręty i elementy mocujące: umożliwia szybki i pewny montaż bez konieczności dokupowania dodatkowych akcesoriów.
• Green Premium – minimalna zawartość substancji niebezpiecznych: produkt spełnia rygorystyczne kryteria środowiskowe i podlega certyfikacji RoHS/REACH.

Zgodność z Normami

Produkt sygnowany jest jako Green Premium, co oznacza zgodność z unijnymi dyrektywami dotyczącymi ograniczenia stosowania substancji niebezpiecznych (RoHS/REACH) oraz dbałość o minimalizację wpływu na środowisko. Szyny zaprojektowano zgodnie z europejskimi standardami jakości dla akcesoriów do obudów przemysłowych. Produkt posiada deklarację zgodności CE.

Zastosowanie

Zestaw szyn podnoszących NSYSFTB16 został opracowany do bezpiecznego przenoszenia i pozycjonowania dużych rozdzielnic i szaf sterowniczych w instalacjach przemysłowych, energetycznych i infrastrukturalnych.

• Transport i montaż obudów PanelSeT SFN i SFN do central sterowania silnikami.
• Podnoszenie szaf serii Spacial SF, Spacial SFHD i Spacial SFM podczas instalacji na hali produkcyjnej.
• Pozycjonowanie rozdzielnic w serwerowniach i elektrowniach – udźwig 2000 kg pozwala na obsługę największych szaf.
• Wymiana lub modernizacja istniejących obudów – szyny zapewniają stabilne uchwycenie bez ryzyka uszkodzenia konstrukcji.

Wskazówki Montażowe

Montaż szyn podnoszących może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa pracy na wysokości. Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie od szafy i upewnić się, że obudowa jest pusta (bez urządzeń wewnętrznych) lub odpowiednio zabezpieczona. Szyny przykręcamy bezpośrednio do konstrukcji obudowy w osi słupków, używając dostarczonych elementów mocujących. Momenty dokręcania śrub oraz dopuszczalne przekroje (jeśli występują – zgodnie z dokumentacją producenta) muszą być ściśle przestrzegane. Po montażu przed podnoszeniem należy sprawdzić wszystkie połączenia mechaniczne.

FAQ

• Do jakich obudów pasują szyny NSYSFTB16? Zestaw przeznaczony jest do obudów serii PanelSeT SFN, PanelSeT SFN do central sterowania silnikami, Spacial SF, Spacial SFHD i Spacial SFM. Pręty montuje się w osi słupków – należy sprawdzić wymiary obudowy w dokumentacji technicznej.
• Jakie jest maksymalne obciążenie zestawu? Maksymalne obciążenie wynosi 2000 kg. Wartość ta dotyczy równomiernego rozłożenia sił na obu szynach przy prawidłowym montażu i użyciu oryginalnych elementów mocujących.
• Czy szyny są odporne na korozję? Tak, wykonano je ze stali ocynkowanej, co zapewnia odporność na rdzewienie w typowych warunkach przemysłowych. Zaleca się unikanie długotrwałego kontaktu z agresywnymi chemikaliami.
