Szyna łączeniowa grzebieniowa 16 mm2, 1-faz., 6x 1-faz., 105 mm | 5ST3631 Siemens

Alternatywny kod produktu: 5ST3631

Opis i Kluczowe Cechy

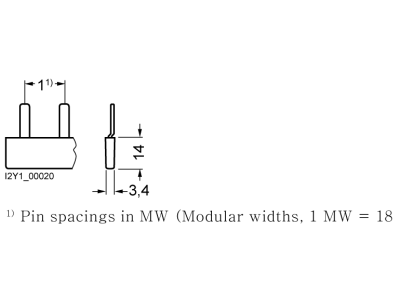

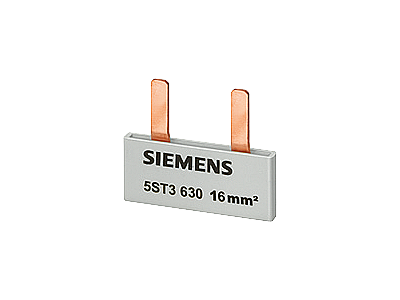

Szyna łączeniowa grzebieniowa Siemens 5ST3631 to uniwersalny element wyposażenia dodatkowego przeznaczony do łączenia wyłączników nadmiarowo-prądowych i różnicowoprądowych w instalacjach jednofazowych. O przekroju 16 mm² zapewnia niską rezystancję połączeń, co przekłada się na stabilną pracę obwodów nawet przy długotrwałym obciążeniu. Długość 105 mm pozwala na wygodne łączenie do 6 modułów (1-fazowych) bez konieczności stosowania dodatkowych przewodów. Kompaktowa konstrukcja z zabezpieczeniem przed dotykiem części pod napięciem zwiększa bezpieczeństwo montażu i eksploatacji.

• Przekrój 16 mm²: Duża powierzchnia przewodząca gwarantuje niski spadek napięcia i pewny przepływ prądu między łączonymi urządzeniami.
• 6 miejsc przyłączeniowych (1-fazowych): Umożliwia równoległe łączenie sześciu wyłączników lub rozłączników w rozdzielnicy, redukując liczbę połączeń przewodowych.
• Długość 105 mm: Zoptymalizowana do montażu w standardowych rozdzielnicach – pasuje do typowych obudów modułowych i ułatwia estetyczne prowadzenie okablowania.
• Ochrona przed dotykiem: Izolowane grzebienie i zakryte zaciski minimalizują ryzyko przypadkowego kontaktu z częściami pod napięciem podczas instalacji i konserwacji.
• Kompatybilność z serią SENTRON: Zaprojektowana jako dedykowane akcesorium do wyłączników firmy Siemens, zapewnia idealne dopasowanie mechaniczne i elektryczne.

Zgodność z Normami

Szyna łączeniowa 5ST3631 spełnia wymagania europejskich norm bezpieczeństwa dotyczących akcesoriów do rozdzielnic niskiego napięcia. Posiada certyfikację CE i jest zgodna z dyrektywą niskonapięciową (LVD). Produkt został zaprojektowany zgodnie ze standardami DIN oraz wytycznymi dla komponentów dodatkowych stosowanych w instalacjach budynkowych.

Zastosowanie

Szyna grzebieniowa Siemens znajduje zastosowanie wszędzie tam, gdzie potrzebne jest szybkie i pewne łączenie biegunów prądowych w rozdzielnicach modułowych. Sprawdza się zarówno w nowych instalacjach, jak i przy modernizacji istniejących układów.

• Łączenie biegunów L wyłączników nadmiarowo-prądowych (MCB) w obwodach jednofazowych.
• Tworzenie magistrali zasilającej dla wyłączników różnicowoprądowych (RCD) w rozdzielnicach mieszkaniowych i biurowych.
• Uproszczenie okablowania w rozdzielnicach przemysłowych przy grupowaniu wielu odbiorników jednofazowych.
• Montaż w istniejących rozdzielnicach SENTRON jako zamiennik tradycyjnych połączeń przewodowych – oszczędność czasu i miejsca.

Wskazówki Montażowe

Montaż szyny łączeniowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Szynę mocuje się na szynie montażowej TH35 (DIN 35 mm) w module docelowym. Przy wsuwaniu grzebieni należy zwrócić uwagę na prawidłowe ułożenie pinów w gniazdach wyłączników – nie stosować nadmiernej siły. Przekrój przewodów przyłączanych do zacisków wyłączników dobierz zgodnie z obciążalnością prądową obwodu. Nie przekraczaj maksymalnego przekroju przewodu określonego w dokumentacji wyłącznika. Po zamontowaniu sprawdź mechaniczne zablokowanie szyny – powinna być stabilna i nie przesuwać się w trakcie pracy.

FAQ

• Czy szyna 5ST3631 może być stosowana w obwodach trójfazowych? Szyna jest przeznaczona do łączenia obwodów jednofazowych (1-fazowych, 6 przyłączy). W zastosowaniach trójfazowych należy stosować wersje wielofazowe (np. 4-polowe) lub osobne szyny dla każdej fazy.
• Czy szyna jest kompatybilna z wyłącznikami innych producentów? Szyna została zaprojektowana jako dedykowane akcesorium do urządzeń Siemens serii SENTRON. Ze względu na różnice w konstrukcji gniazd przyłączeniowych innych marek, nie zaleca się stosowania z wyłącznikami innych producentów – grozi to nieprawidłowym kontaktem i przegrzaniem.
• Jaki jest stopień ochrony (IP) samej szyny? Producent nie podaje osobnej klasy IP dla szyny grzebieniowej. Podczas montażu w rozdzielnicy należy uwzględnić IP całej obudowy. Sam grzebień jest izolowany i zabezpieczony przed bezpośrednim dotykiem dzięki osłonom, co spełnia wymogi podstawowej ochrony przed porażeniem.
