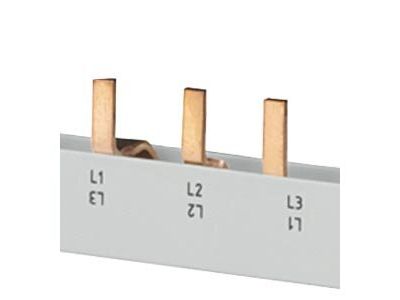

Szyna łączeniowa grzebieniowa 16 mm2, 3-faz., 3x 3-faz., 157,5 mm | 5ST3644 Siemens

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa o przekroju 16 mm², 3-fazowa, zasilana w układzie 3x3-fazowym (157,5 mm) to kluczowy element w instalacjach elektrycznych służący do równomiernego rozprowadzania zasilania w rozdzielnicach. Zaprojektowana do współpracy z różnicowoprądowymi urządzeniami ochronnymi i wyłącznikami nadmiarowoprądowymi, zapewnia bezpieczne i niezawodne połączenia pomiędzy aparaturą modułową. Zastosowanie grzebieniowej konstrukcji eliminuje konieczność indywidualnego łączenia przewodów, co znacznie przyspiesza montaż i redukuje ryzyko błędów instalacyjnych.

• Przekrój 16 mm²: Gwarantuje odpowiednią obciążalność prądową dla zasilania układów trójfazowych w instalacjach przemysłowych i budowlanych.
• Konstrukcja 3x 3-fazowa: Umożliwia jednoczesne zasilanie trzech niezależnych obwodów trójfazowych z jednego punktu, co optymalizuje przestrzeń w rozdzielnicy.
• Długość 157,5 mm: Standardowy wymiar pozwalający na montaż w większości standardowych szyn montażowych w rozdzielnicach.
• Zabezpieczenie przed dotykiem: Zabezpiecza przed przypadkowym dotknięciem części pod napięciem, zwiększając bezpieczeństwo instalacji.
• Uniwersalna współpraca z aparaturą modułową: Kompatybilna z szeroką gamą urządzeń zabezpieczających, w tym z wyłącznikami różnicowoprądowymi i nadmiarowoprądowymi, co ułatwia projektowanie i modernizację instalacji.

Zgodność z Normami

Szyna łączeniowa grzebieniowa spełnia wymagania norm europejskich dotyczących aparatury rozdzielczej niskiego napięcia, w tym normy PN-EN 60439, PN-EN 61439 oraz dyrektyw Unii Europejskiej w zakresie bezpieczeństwa elektrycznego. Produkt posiada deklarację zgodności CE.

Zastosowanie

Szyna grzebieniowa o przekroju 16 mm² znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających niezawodnego i bezpiecznego zasilania układów trójfazowych.

• Podłączanie i rozdzielanie zasilania w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, komercyjnych i przemysłowych.
• Współpraca z wyłącznikami różnicowoprądowymi i nadmiarowoprądowymi w układach zabezpieczeń przeciwporażeniowych i zwarciowych.
• Modernizacja istniejących instalacji poprzez zastąpienie tradycyjnych połączeń przewodowych szynami grzebieniowymi, co zwiększa czytelność i bezpieczeństwo układu.
• Zasilanie układów automatyki przemysłowej i napędów maszyn wymagających stabilnego i równomiernego zasilania trójfazowego.

Wskazówki Montażowe

Montaż szyny łączeniowej powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami dotyczącymi pracy przy instalacjach elektrycznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Szynę mocować do szyny montażowej za pomocą dedykowanych zacisków lub wkrętów, zachowując odpowiednie odstępy między sąsiednimi szynami (zgodnie z zaleceniami producenta). Połączenia elektryczne wykonywać za pomocą odpowiednich końcówek kablowych i narzędzi do zaciskania, dbając o odpowiedni moment dokręcania. Po montażu należy przeprowadzić pomiary rezystancji izolacji i sprawdzenie ciągłości obwodu.

FAQ

• Czy szyna jest kompatybilna ze wszystkimi wyłącznikami nadmiarowoprądowymi? Szyna grzebieniowa o konstrukcji 3x3-fazowej jest zaprojektowana do współpracy z szeroką gamą aparatury modułowej, jednak zaleca się weryfikację kompatybilności z konkretnym modelem wyłącznika w dokumentacji technicznej danego urządzenia.
• Jaka jest maksymalna obciążalność prądowa tej szyny? Szyna o przekroju 16 mm² jest przystosowana do pracy z prądami do wartości określonych w normach dla danego typu szyny grzebieniowej. Dokładna wartość nie została podana w danych produktu – należy ją sprawdzić w dokumentacji technicznej.
• Czy szynę można skracać lub wydłużać? Tak, szyny grzebieniowe można przycinać do wymaganej długości, jednak należy zachować odpowiednie odstępy między zębami oraz nie uszkodzić mechanizmu zaciskowego. Wydłużanie wymaga stosowania specjalnych złączek pośrednich.
