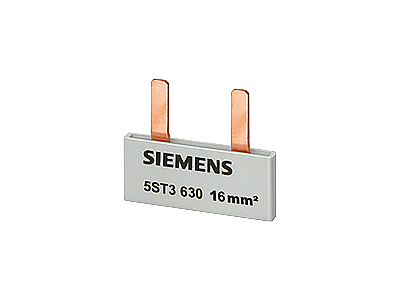

Szyna łączeniowa grzebieniowa 16 mm2, 1-faz., 2x 1-faz., 33 mm | 5ST3630 Siemens

Alternatywny kod produktu: 5ST3630

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa Siemens 5ST3630 o przekroju 16 mm² umożliwia niezawodne łączenie dwóch obwodów jednofazowych w rozdzielnicach modułowych. Dzięki rozstawowi pinów 33 mm zapewnia kompatybilność z aparaturą modułową, a zabezpieczenie przed dotykiem podnosi bezpieczeństwo instalacji.

• Przekrój 16 mm²: Minimalizuje spadki napięcia i straty mocy, umożliwiając bezpieczne przewodzenie prądów zwarciowych w obwodach z wyłącznikami nadmiarowo-prądowymi.
• Przyłącze 2× 1-fazowe: Umożliwia zasilanie dwóch niezależnych obwodów jednofazowych z jednej szyny, co oszczędza miejsce w rozdzielnicy i upraszcza okablowanie.

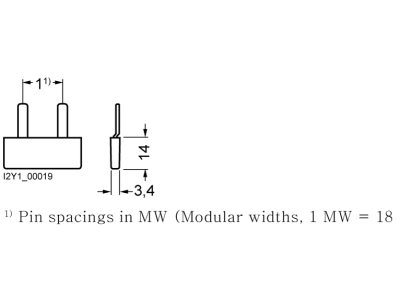

• Rozstaw pinów 33 mm: Standardowa odległość gwarantuje zgodność z większością aparatury modułowej montowanej na szynie TH35.
• Zabezpieczenie przed dotykiem: Konstrukcja szyny chroni przed przypadkowym kontaktem z elementami pod napięciem podczas montażu i eksploatacji.
• Uniwersalność w systemie SENTRON: Przeznaczona do współpracy z wyłącznikami nadmiarowo-prądowymi i różnicowoprądowymi Siemens, co zapewnia spójność i niezawodność całej instalacji.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Został zaprojektowany zgodnie ze standardami DIN dla akcesoriów aparatury modułowej, co gwarantuje bezpieczeństwo i powtarzalność połączeń.

Zastosowanie

Szyna łączeniowa 5ST3630 dedykowana jest do tworzenia szyn zbiorczych w rozdzielnicach elektrycznych, szczególnie w systemach Siemens SENTRON. Znajduje zastosowanie wszędzie tam, gdzie potrzebne jest szybkie i bezpieczne łączenie kilku wyłączników w jeden obwód zasilający.

• Łączenie wyłączników nadmiarowo-prądowych w obwodach jednofazowych instalacji mieszkaniowych i biurowych.
• Tworzenie grup zasilających dla wyłączników różnicowoprądowych w rozdzielnicach głównych i podrozdzielnicach.
• Upraszczanie okablowania w szafach sterowniczych i rozdzielnicach przemysłowych przy dużej liczbie odbiorników.
• Zastosowanie w systemach inteligentnego budynku (automatyka) jako szyna zbiorcza dla modułów wykonawczych.

Wskazówki Montażowe

Montaż szyny może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w rozdzielnicy. Szynę montuje się na szynie TH35 (DIN) w standardowych rozdzielnicach modułowych. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obowiązującymi normami, biorąc pod uwagę prąd znamionowy zabezpieczeń. Moment dokręcania śrub zaciskowych musi być zgodny z dokumentacją techniczną producenta, aby uniknąć przegrzania lub uszkodzenia połączeń.

FAQ

• Czy szyna 5ST3630 jest kompatybilna z wyłącznikami innych producentów? Szyna została zaprojektowana dla aparatury Siemens SENTRON, ale dzięki standardowemu rozstawowi pinów 33 mm może być stosowana z innymi urządzeniami modułowymi o tym samym rozstawie. Zalecamy weryfikację kompatybilności w dokumentacji technicznej konkretnych wyłączników.
• Co oznacza oznaczenie 2× 1-fazowe? Szyna umożliwia podłączenie dwóch niezależnych obwodów jednofazowych – przykładowo dwóch wyłączników nadmiarowo-prądowych umieszczonych obok siebie, każdy zasilany z oddzielnego źródła lub fazy.
• Czy szyna posiada osłonę ochronną? Tak, konstrukcja szyny jest zabezpieczona przed dotykiem podczas normalnej eksploatacji. Ochrona przed przypadkowym kontaktem z częściami pod napięciem jest zapewniona zarówno w stanie zmontowanym, jak i podczas montażu (przy zachowaniu odpowiednich procedur).
