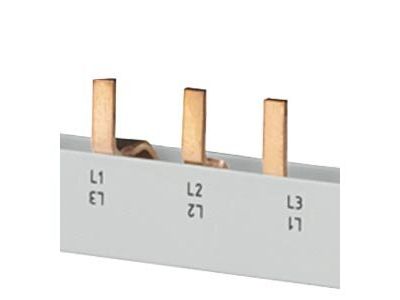

Szyna łączeniowa grzebieniowa 10 mm2, 3-faz., 3x 3-faz., 157,5 mm | 5ST3614 Siemens

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa o przekroju 10 mm² w konfiguracji 3-fazowej (3x 3-faz.) to niezbędny element w nowoczesnych rozdzielnicach elektrycznych. Długość 157,5 mm zapewnia odpowiednią przestrzeń dla montażu. Zabezpieczenie przed dotknięciem żył chroni instalatora podczas prac konserwacyjnych. Umożliwia szybkie i pewne połączenia między aparaturą modułową a obwodami zasilającymi.

• Przekrój 10 mm²: Gwarantuje niską rezystancję styku i minimalne straty mocy przy przesyłaniu energii.
• Konfiguracja 3x 3-fazowa: Zapewnia kompatybilność z wielofazowymi układami zasilania i aparaturą ochronną.
• Długość 157,5 mm: Optymalna dla standardowych szyn montażowych w rozdzielnicach.
• Zabezpieczenie przed dotknięciem: Chroni przed przypadkowym kontaktem z napięciem podczas montażu lub serwisu.
• Uniwersalność zastosowań: Kompatybilna z aparaturą modułową różnych producentów, w tym z urządzeniami ochronnymi różnicowoprądowymi i nadmiarowoprądowymi.

Zgodność z Normami

Szyna spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej. Zapewnia zgodność z dyrektywami Unii Europejskiej i posiada oznaczenie CE. Przeznaczona do stosowania w instalacjach zgodnych z normami IEC 61439 i VDE 0660.

Zastosowanie

Szyna grzebieniowa znajduje szerokie zastosowanie w instalacjach przemysłowych, budynkach użyteczności publicznej oraz domowych rozdzielnicach. Umożliwia efektywne zarządzanie zasilaniem wielu obwodów.

• Łączenie aparatury modułowej (wyłączników, styczników, zabezpieczeń) w rozdzielnicach głównych i podrozdzielnicach.
• Zasilanie układów trójfazowych w maszynach przemysłowych i szafach sterowniczych.
• Budowa rozbudowanych systemów zasilania z wieloma punktami odbioru energii.
• Montaż w układach zabezpieczeń różnicowoprądowych i nadmiarowoprądowych.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w całej instalacji. Szynę należy zamontować na standardowej szynie TH35 (DIN) przy użyciu dedykowanych zacisków. Połączenia wykonywać przy użyciu odpowiednich przewodów o przekroju zgodnym z normami. Zabezpieczenie przed dotknięciem wymaga zachowania odpowiednich odstępów izolacyjnych podczas montażu. Po zakończeniu prac sprawdzić szczelność połączeń i brak zwarć.

FAQ

• Czy szyna jest kompatybilna z aparaturą innych producentów? Tak – szyna o przekroju 10 mm² i standardzie 3-fazowym jest kompatybilna z większością aparatury modułowej dostępnej na rynku, w tym z urządzeniami ochronnymi.
• Jakie są typowe długości szyn grzebieniowych? Standardowe długości to 157,5 mm (jak w tym modelu), 225 mm oraz dłuższe odcinki dostępne na zamówienie. Długość dobiera się w zależności od potrzeb instalacji.
• Czy szyna wymaga dodatkowych akcesoriów montażowych? Tak – do montażu konieczne są zaciski szynowe i ewentualne izolatory odstępowe. Zaleca się stosowanie akcesoriów zgodnych z normami bezpieczeństwa.
