Szyna łączeniowa grzebieniowa 10 mm², 1-faz., 13 × N, 233 mm z możliwością cięcia | 5ST3761 Siemens

Alternatywny kod produktu: 5ST3761

Opis i Kluczowe Cechy

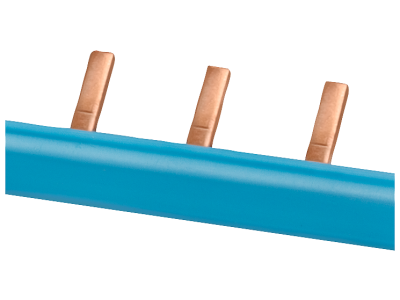

Szyna łączeniowa grzebieniowa Siemens 5ST3761 przeznaczona jest do szybkiego i bezpiecznego łączenia wyłączników nadmiarowo-prądowych oraz różnicowoprądowych z serii SENTRON. Model jednofazowy o przekroju 10 mm² zapewnia niską rezystancję połączeń, co przekłada się na stabilną pracę instalacji i zmniejszone straty mocy. Długość 233 mm oraz 13 kołków (13 × N) pozwalają na zasilenie nawet 13 obwodów jednobiegunowych. Możliwość cięcia szyny na wymiar ułatwia dopasowanie do konkretnej konfiguracji rozdzielnicy.

• Przekrój 10 mm²: wysoka obciążalność prądowa bez ryzyka przegrzewania się połączeń w typowych obwodach instalacyjnych.
• 13 kołków (13 × N): umożliwia jednoczesne zasilenie do 13 jednobiegunowych wyłączników lub połączenie przewodu neutralnego w wielu obwodach.
• Długość 233 mm z możliwością cięcia: elastyczność montażu – można przyciąć szynę na dowolną liczbę potrzebnych kołków, minimalizując straty materiału.
• Izolacja niebieska: jednoznaczne oznaczenie przewodu neutralnego (N) zgodnie z przyjętymi standardami kolorystycznymi.
• Kompatybilność z serią Siemens SENTRON: gwarantowane dopasowanie do wyłączników nadmiarowo-prądowych i różnicowoprądowych tej rodziny.

Zgodność z Normami

Szyna łączeniowa Siemens 5ST3761 została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi. Posiada oznaczenie CE, co potwierdza zgodność z wymogami dyrektyw Unii Europejskiej. Stosowanie oryginalnych komponentów Siemens zapewnia bezpieczną i niezawodną pracę w instalacjach elektrycznych.

Zastosowanie

Szyna grzebieniowa znajduje zastosowanie w rozdzielnicach budynkowych i przemysłowych, gdzie służy do łączenia obwodów jednofazowych.

• Zasilanie grupy wyłączników nadmiarowo-prądowych (MCB) w rozdzielnicach mieszkaniowych i biurowych.
• Połączenie przewodu neutralnego (N) do wyłączników różnicowoprądowych (RCD) w układach z oddzielnym N.
• Tworzenie szyny zbiorczej N w rozdzielnicach modułowych z wykorzystaniem listew zaciskowych.
• Rozbudowa istniejących układów – cięcie na wymiar umożliwia łatwe dopasowanie do zmiennej liczby obwodów.

Wskazówki Montażowe

Montaż szyny łączeniowej powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Szynę należy zamontować na szynie TH35 (DIN) w rozdzielnicy. Kołki szyny wsuwa się w odpowiednie gniazda wyłączników zgodnie z dokumentacją producenta. Przewody przyłączeniowe należy dobrać do prądu obciążenia. Przed cięciem szyny sprawdź, czy nowa krawędź nie ma ostrych zadziorów, które mogłyby uszkodzić izolację.

FAQ

• Czy szynę można ciąć na mniejsze odcinki? Tak, szyna 5ST3761 posiada możliwość cięcia na dowolną liczbę kołków. Należy użyć odpowiednich narzędzi i po cięciu sprawdzić brak uszkodzeń izolacji.
• Jaki jest kolor izolacji szyny? Izolacja jest niebieska, co zgodnie z normą oznacza przewód neutralny (N) w instalacji jednofazowej.
• Czy szyna pasuje do wyłączników innych producentów? Szyna została zaprojektowana z myślą o wyłącznikach Siemens SENTRON. Współpraca z urządzeniami innych marek może wymagać sprawdzenia geometrii gniazd – zalecamy stosowanie w dedykowanych rozdzielnicach.
