Szyna zasilająca ZLS200 100A SMISSLINE | 2CCF002772R0001 ABB

Alternatywny kod produktu: 2CCF002772R0001

Opis i Kluczowe Cechy

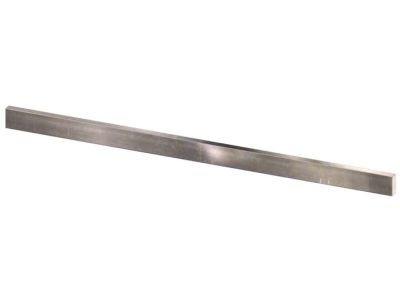

Szyna zasilająca ZLS200 100A (symbol 2CCF002772R0001) w systemie TP-Touch proof to element systemu rozdzielnic SMISSLINE, zaprojektowany do bezpiecznego i niezawodnego dystrybuowania napięcia w obwodach jednofazowych. Wykonana z ocynkowanej blachy stalowej o grubości 10x3 mm, zapewnia wysoką przewodność i odporność na korozję. Długość dostawy 1979 mm umożliwia elastyczne dostosowanie do standardowych szyn montażowych w rozdzielnicach.

• Prąd znamionowy 100A: Bezpieczna dystrybucja energii w obwodach pomocniczych i sterowniczych w rozdzielnicach niskiego napięcia.
• System TP-Touch proof: Zapewnia ochronę przed przypadkowym dotykiem części pod napięciem – zwiększa bezpieczeństwo podczas prac serwisowych i eksploatacji.
• Ocynkowana blacha stalowa 10x3 mm: Wysoka odporność na korozję i mechaniczne uszkodzenia, gwarantująca długotrwałą eksploatację w środowiskach przemysłowych.
• Długość 1979 mm: Uniwersalna długość dostosowana do standardowych szyn montażowych, minimalizuje konieczność przycinania.
• Kompatybilność z SMISSLINE: Zapewnia pełną integrację z systemem rozdzielnic TP-Touch proof, ułatwiając montaż i późniejsze rozbudowy instalacji.

Zgodność z Normami

Szyna zasilająca ZLS200 spełnia wymogi norm europejskich dotyczących instalacji elektrycznych niskiego napięcia (PN-EN 61439-1, PN-EN 61439-2) oraz posiada deklarację zgodności CE. Została zaprojektowana zgodnie z wymaganiami systemu SMISSLINE TP-Touch proof.

Zastosowanie

Szyna zasilająca ZLS200 100A przeznaczona jest do budowy rozdzielnic niskiego napięcia, gdzie wymagane jest bezpieczne i zorganizowane rozprowadzenie energii elektrycznej w obwodach pomocniczych, sterowniczych oraz sygnalizacyjnych.

• Dystrybucja napięcia w rozdzielnicach przemysłowych i budynkowych.
• Zasilanie obwodów sterowniczych, sygnalizacyjnych i pomiarowych w szafach sterowniczych.
• Montaż w systemie SMISSLINE TP-Touch proof – idealne rozwiązanie dla nowoczesnych instalacji elektrycznych.
• Zastosowanie w aplikacjach wymagających wysokiej przewodności i odporności na korozję.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną systemu SMISSLINE. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Szynę należy zamontować na standardowej szynie montażowej (35 mm) z wykorzystaniem odpowiednich uchwytów. W przypadku konieczności przycięcia szyny, należy użyć narzędzi do metalu i zaokrąglić krawędzie, aby uniknąć obrażeń. Podczas dokręcania połączeń śrubowych zaleca się stosowanie odpowiedniego momentu obrotowego określonego w dokumentacji producenta.

FAQ

• Czy szyna ZLS200 może być stosowana w obwodach trójfazowych? Tak, szyna jest przeznaczona do dystrybucji napięcia w obwodach jednofazowych (L1, L2, L3, N lub PE) w systemie SMISSLINE TP-Touch proof.
• Jaki jest zalecany moment dokręcania połączeń śrubowych? Dokładny moment obrotowy nie został podany w danych produktu – należy stosować się do zaleceń zawartych w dokumentacji technicznej systemu SMISSLINE.
• Czy szyna wymaga dodatkowej izolacji? System TP-Touch proof zapewnia ochronę przed przypadkowym dotykiem części pod napięciem, dlatego nie wymaga dodatkowej izolacji w standardowych warunkach stosowania.
