Szyna zacisków PE/N 2x13 zacisków, univers Z | KM13A Hager

Opis i Kluczowe Cechy

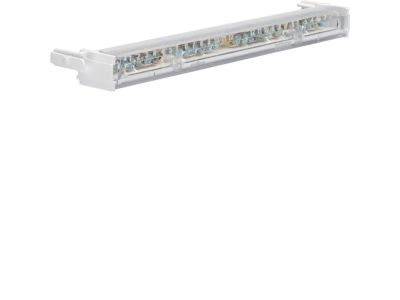

Szyna zacisków PE/N KM13A (univers Z) to element wyposażenia rozdzielnic przeznaczony do prowadzenia i rozdziału przewodów ochronnych (PE) oraz neutralnych (N). Wyposażona w łącznie 26 zacisków rozmieszczonych w dwóch rzędach po 13 sztuk, zapewnia wystarczającą liczbę punktów przyłączeniowych dla typowych instalacji elektrycznych. Jej uniwersalna konstrukcja ułatwia czytelne i uporządkowane okablowanie w szafach sterowniczych i rozdzielnicach mieszkaniowych.

• 26 zacisków (2x13): Dwa rzędy po 13 zacisków umożliwiają jednoczesne podłączenie wielu przewodów PE i N, co przyspiesza montaż i poprawia czytelność instalacji.
• Konstrukcja uniwersalna (univers Z): Szyna zaprojektowana z myślą o łatwym dopasowaniu do standardowych rozdzielnic – kompatybilna z przewodami o różnych przekrojach (szczegółowe dane dostępne w karcie katalogowej).
• Wyraźne oznaczenie PE i N: Dedykowane tory zapewniają bezpieczne i zgodne z przepisami prowadzenie przewodów ochronnych oraz neutralnych, minimalizując ryzyko pomyłek podczas instalacji.
• Materiały o wysokiej trwałości: Wykonana z izolacyjnego tworzywa termoutwardzalnego oraz przewodzących elementów mosiężnych (zgodnie z typową konstrukcją), gwarantuje niezawodność w długotrwałej eksploatacji.
• Montaż na szynie TH35: Standardowy zatrzask umożliwia szybkie i pewne osadzenie w rozdzielnicy bez użycia narzędzi.

Zgodność z Normami

Szyna zacisków PE/N KM13A spełnia wymagania europejskich norm bezpieczeństwa oraz posiada deklarację zgodności CE. Jej konstrukcja odpowiada standardom DIN dotyczącym podziału przewodów ochronnych i neutralnych w instalacjach elektrycznych. Szczegółowa lista norm i certyfikatów znajduje się w dokumentacji technicznej producenta.

Zastosowanie

Szyna zacisków PE/N KM13A znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i czytelne rozdzielenie przewodów ochronnych i neutralnych. Sprawdza się w rozdzielnicach głównych, podrozdzielnicach oraz w szafach sterowniczych automatyki budynkowej.

• Instalacje w systemach TN-S, TN-C-S – do oddzielnego prowadzenia przewodów PE i N.
• Rozdzielnice mieszkaniowe i przemysłowe – jako centralny punkt połączeń ochronnych i neutralnych.
• Systemy połączeń wyrównawczych – umożliwia przyłączenie wielu przewodów ochronnych.
• Modernizacje istniejących instalacji – zastąpienie starych listew zaciskowych nową, czytelną szyną.

Wskazówki Montażowe

Montaż szyny zacisków PE/N KM13A powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Szynę osadza się na szynie montażowej TH35 (DIN) poprzez zatrzaśnięcie. Przewody należy podłączać zgodnie z oznaczeniami PE (żółto-zielony) i N (niebieski) – moment dokręcania śrub zacisków oraz dopuszczalny przekrój przewodów określa producent w dołączonej dokumentacji. Nieużywane zaciski powinny pozostać puste.

FAQ

• Czy szyna KM13A jest przystosowana do montażu na standardowej szynie TH35? Tak, posiada fabryczny zatrzask umożliwiający szybkie i pewne zamocowanie na szynie DIN 35 mm.
• Ile zacisków posiada szyna? Łącznie 26 zacisków w układzie 2 rzędów po 13 – dedykowanych osobno dla przewodów PE i N.
• Czy w zestawie znajdują się mostki lub oznaczniki? W standardowym wyposażeniu znajduje się tylko szyna. Oznaczniki i ewentualne mostki należy dokupić oddzielnie, zgodnie z potrzebami instalacji.
