Szyna wyrównująca potencjał 1x50mm2, 7x25mm2, 30x4mm SWP2 | 84332002 Simet

Opis i Kluczowe Cechy

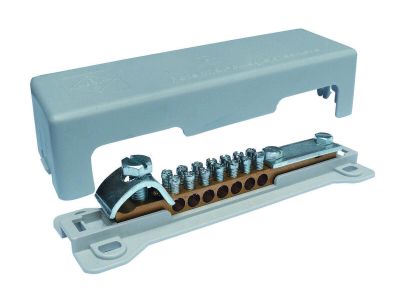

Szyna wyrównująca potencjał SWP2 marki SIMET to profesjonalny komponent instalacyjny, zaprojektowany z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa w systemach ochrony przeciwporażeniowej. Produkt charakteryzuje się solidną konstrukcją o wymiarach 170 mm długości, 50 mm szerokości oraz 41 mm wysokości, co pozwala na wygodny montaż w rozdzielnicach i szafach sterowniczych. Szyna została przystosowana do pracy przy napięciu znamionowym izolacji wynoszącym 690V, co czyni ją rozwiązaniem uniwersalnym zarówno w budownictwie mieszkaniowym, jak i przemysłowym.

Kluczowym atutem modelu SWP2 jest zróżnicowana konfiguracja zacisków, która umożliwia elastyczne zarządzanie przewodami ochronnymi i wyrównawczymi:

• Jeden zacisk o przekroju znamionowym do 50 mm², dedykowany dla głównych przewodów uziemiających.
• Siedem zacisków o przekroju do 25 mm², idealnych dla połączeń wyrównawczych lokalnych.
• Trzydzieści zacisków o przekroju do 4 mm², pozwalających na precyzyjne podłączenie licznych obwodów pomocniczych i sygnałowych.

Prąd znamionowy urządzenia wynosi 76A, co gwarantuje stabilność termiczną i mechaniczną nawet przy znacznym obciążeniu instalacji.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu elektroinstalacyjnego, co potwierdza jego przydatność do stosowania w profesjonalnych systemach uziemiających. Wykorzystanie wysokiej jakości materiałów przewodzących oraz izolacyjnych zapewnia trwałość połączeń i odporność na starzenie materiałowe. Szyna SWP2 spełnia wymagania techniczne niezbędne do uzyskania odbiorów instalacji elektrycznych w obiektach o wysokim standardzie bezpieczeństwa.

Zastosowanie

Szyna wyrównująca potencjał SWP2 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie kluczowe jest wyrównanie różnic potencjałów między częściami przewodzącymi obcymi a instalacją uziemiającą. Jest niezbędnym elementem w:

• Głównych rozdzielnicach budynkowych jako punkt centralny uziemienia.
• Serwerowniach i centrach danych do ochrony czułych urządzeń elektronicznych.
• Zakładach przemysłowych, gdzie wymagane jest skuteczne odprowadzanie ładunków elektrostatycznych.
• Instalacjach odgromowych jako element łączący przewody odprowadzające z uziomem.

Wskazówki Montażowe

Podczas instalacji szyny SWP2 należy zwrócić szczególną uwagę na odpowiednie przygotowanie końcówek przewodów. Zaleca się stosowanie tulejek zaciskowych w przypadku przewodów typu linka, co zapobiega przecinaniu pojedynczych drucików przez śruby dociskowe. Moment dokręcania śrub powinien być dostosowany do przekroju przewodu, aby zapewnić trwały styk elektryczny bez ryzyka uszkodzenia gwintu. Dzięki kompaktowym wymiarom 50x41x170 mm, szyna może być montowana bezpośrednio do podłoża lub wewnątrz obudów, zachowując odpowiednie odstępy izolacyjne wymagane dla napięcia 690V.

FAQ

• Czy szyna SWP2 może być stosowana na zewnątrz? Produkt jest przeznaczony do montażu wewnątrz pomieszczeń lub w obudowach o odpowiednim stopniu ochrony IP, chroniących przed bezpośrednim wpływem warunków atmosferycznych.
• Jaki jest maksymalny prąd roboczy szyny? Szyna została zaprojektowana i przetestowana do pracy z prądem znamionowym 76A.
• Czy produkt posiada izolację podstawową? Tak, konstrukcja szyny zapewnia izolację na poziomie napięcia znamionowego 690V, co zwiększa bezpieczeństwo użytkowania w rozbudowanych systemach rozdzielczych.
