Szyna wyrównująca potencjał 1x25mm2, 5x6mm2 SWP1 | 84331002 Simet

Opis i Kluczowe Cechy

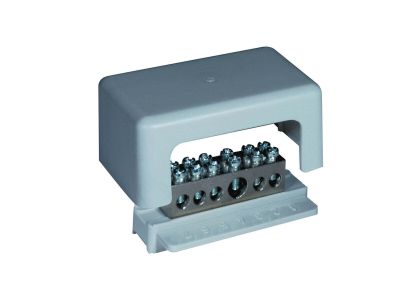

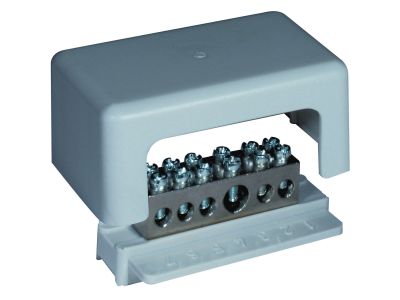

Szyna wyrównująca potencjał SWP1 marki SIMET to profesjonalny komponent elektroinstalacyjny, zaprojektowany z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa w systemach ochrony przeciwporażeniowej. Produkt charakteryzuje się solidną konstrukcją, która umożliwia skuteczne połączenie przewodów ochronnych i wyrównawczych. Przekrój znamionowy obejmuje jeden otwór z zaciskiem dwustronnym o pojemności 25 mm², co pozwala na stabilne przesyłanie energii i pewne mocowanie głównych przewodów uziemiających, oraz pięć otworów z zaciskami dwustronnymi o przekroju 6 mm² dla przewodów pomocniczych.

• Wysoka obciążalność: Prąd znamionowy na poziomie 101A pozwala na stosowanie szyny w wymagających instalacjach przemysłowych i budynkowych.
• Bezpieczeństwo napięciowe: Napięcie znamionowe izolacji wynoszące 690V zapewnia niezawodną pracę nawet w warunkach podwyższonego napięcia roboczego.
• Kompaktowe wymiary: Szerokość 39 mm, wysokość 32 mm oraz głębokość 65 mm pozwalają na optymalne zagospodarowanie przestrzeni w rozdzielnicach.
• Trwałość: Wykonanie z wysokiej jakości materiałów gwarantuje odporność na korozję i długotrwałą stabilność styku elektrycznego.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu elektroinstalacyjnego, co potwierdza jego przydatność do profesjonalnych zastosowań w budownictwie mieszkaniowym i przemysłowym. Szyna SWP1 spełnia wymagania w zakresie bezpieczeństwa użytkowania oraz przewodności elektrycznej, co jest kluczowe dla systemów wyrównywania potencjałów (Main Equipotential Bonding).

Zastosowanie

Szyna wyrównująca potencjał SWP1 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Jest niezbędnym elementem przy tworzeniu głównych szyn uziemiających (GSU) oraz miejscowych połączeń wyrównawczych. Idealnie sprawdza się w:

• Rozdzielnicach głównych i piętrowych w budynkach wielorodzinnych.
• Instalacjach przemysłowych do łączenia metalowych części konstrukcyjnych z systemem uziemiającym.
• Systemach ochrony odgromowej jako punkt kontrolny i rozdzielczy.
• Kotłowniach i węzłach cieplnych do wyrównywania potencjałów rurociągów metalowych.

Wskazówki Montażowe

Montaż szyny SWP1 powinien być przeprowadzony przez wykwalifikowanego elektryka. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Należy stosować odpowiednią siłę docisku śrub zaciskowych, aby zapewnić trwały styk elektryczny bez ryzyka uszkodzenia struktury przewodu.
• Przygotowanie przewodów: Końcówki przewodów wielodrutowych powinny być zakończone tulejkami zaciskowymi, co zapobiega rozwarstwianiu się żył i zwiększa powierzchnię styku.
• Lokalizacja: Szynę należy montować w miejscach suchych i łatwo dostępnych dla celów kontrolnych i pomiarowych.
• Prowadzenie przewodów: Przewody o przekroju 25 mm² oraz 6 mm² powinny być prowadzone bez ostrych załamań, co minimalizuje naprężenia mechaniczne na zaciskach.

FAQ

• Czy szyna SWP1 może być stosowana na zewnątrz? Szyna jest przeznaczona do montażu wewnątrz obudów lub rozdzielnic o odpowiednim stopniu ochrony IP, chroniącym przed bezpośrednim działaniem czynników atmosferycznych.
• Jaki jest maksymalny prąd roboczy dla tej szyny? Szyna została przetestowana i dopuszczona do pracy z prądem znamionowym wynoszącym 101A.
• Czy zaciski są przystosowane do przewodów aluminiowych? Standardowo zaciski są dedykowane do przewodów miedzianych. W przypadku stosowania aluminium należy użyć odpowiednich past stykowych i regularnie kontrolować stan połączenia.
