Szyna wyrównawcza SZW, szara | 49.11 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

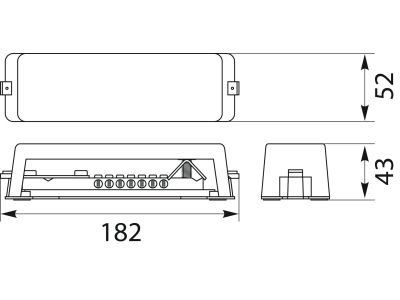

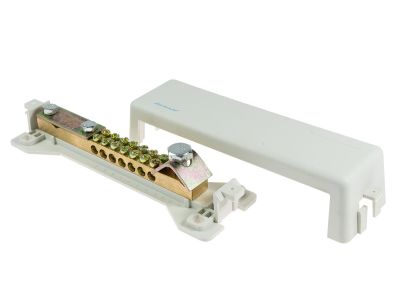

Szyna wyrównawcza SZW (symbol 49.11) w kolorze szarym przeznaczona do montażu na powierzchniach płaskich. Wyposażona w pokrywę zacisków zapewniającą ochronę przed przypadkowym dotknięciem. Długość 182 mm, szerokość 52 mm, wysokość 43 mm – kompaktowe wymiary ułatwiające instalację w rozdzielnicach i puszkach przyłączeniowych.

• Długość 182 mm: zapewnia wystarczającą przestrzeń do podłączenia kilku przewodów ochronnych i wyrównawczych w jednym punkcie.
• Wymiary 52 × 43 mm: kompaktowa obudowa ułatwia montaż w ograniczonej przestrzeni rozdzielnicy.
• Pokrywa zacisków w zestawie: zwiększa bezpieczeństwo eksploatacji poprzez izolację zacisków przed przypadkowym dotknięciem podczas prac konserwacyjnych.
• Kolor szary: ułatwia szybką identyfikację szyny wyrównawczej w instalacji.
• Przeznaczenie do powierzchni płaskich: montaż bezpośredni na ściance rozdzielnicy lub innej płaskiej powierzchni za pomocą wkrętów (nie są dołączone).

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich dotyczących elementów instalacji elektrycznych oraz posiada certyfikat CE. Zaprojektowany z myślą o bezpiecznym wyrównywaniu potencjałów w obwodach ochronnych.

Zastosowanie

Szyna wyrównawcza SZW służy do łączenia przewodów ochronnych (PE) i wyrównawczych w instalacjach elektrycznych, zapewniając ekwipotencjalizację potencjałów w budynkach mieszkalnych, biurowych i przemysłowych.

• Punkt przyłączeniowy dla przewodów ochronnych w rozdzielnicach głównych i podrozdzielnicach.
• Wyrównywanie potencjałów w instalacjach odgromowych i uziemiających.
• Łączenie przewodów wyrównawczych w łazienkach, kotłowniach i innych strefach zagrożonych porażeniem.
• Stosowanie w systemach automatyki budynkowej i szafach sterowniczych.

Wskazówki Montażowe

Montaż oraz podłączenie szyny wyrównawczej może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Szynę należy mocować do czystej, równej powierzchni płaskiej za pomocą wkrętów o odpowiedniej wytrzymałości (średnica i długość dobrane do podłoża). Przekrój podłączanych przewodów należy dobrać zgodnie z obowiązującymi normami i obciążeniem prądowym. Dokręcanie zacisków wykonać z momentem obrotowym zgodnym z dokumentacją producenta (jeśli nie podano – zalecany moment 2–3 Nm). Po zakończeniu montażu założyć pokrywę zacisków.

FAQ

• Czy szyna jest wyposażona w pokrywę zacisków? Tak, pokrywa zacisków znajduje się w zestawie i jest już zamontowana na szynie. Zapewnia ochronę przed przypadkowym dotknięciem elementów pod napięciem.
• Jakie są wymiary szyny wyrównawczej SZW? Długość: 182 mm, szerokość: 52 mm, wysokość: 43 mm. Kolor: szary.
• Do czego służy szyna wyrównawcza? Służy do łączenia przewodów ochronnych (PE) i wyrównawczych, umożliwiając wyrównanie potencjałów w instalacji elektrycznej – zwiększa bezpieczeństwo użytkowników i ogranicza ryzyko porażenia.
