Szyna wyrównawcza potencjału 217mm, CuZn, szary 1801 VDE | 5015650 Obo Bettermann

Opis i Kluczowe Cechy

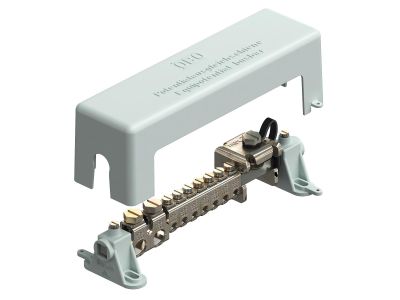

Szyna wyrównawcza potencjału o długości 217 mm marki Obo Bettermann (model 1801 VDE) to profesjonalny komponent instalacyjny zaprojektowany do tworzenia niezawodnych połączeń wyrównawczych wewnątrz budynków. Sercem urządzenia jest listwa zaciskowa o przekroju 10x10 mm wykonana z wysokiej jakości mosiądzu (CuZn), który został poddany procesowi niklowania w celu zapewnienia doskonałej przewodności oraz ochrony przed korozją. Zaciski szeregowe wykonane ze stali cynkowanej galwanicznie gwarantują trwały docisk mechaniczny, a specjalne zabezpieczenie śrub przed poluzowaniem eliminuje ryzyko osłabienia styku w wyniku drgań lub upływu czasu.

• Wysoka obciążalność: Szyna posiada zdolność odprowadzania piorunowego prądu udarowego na poziomie 100 kA (10/350), co czyni ją kluczowym elementem systemu ochrony odgromowej.
• Solidna konstrukcja: Pokrywa oraz wsporniki listwy wykonane są z wytrzymałego polistyrenu w kolorze szarym, zapewniając odpowiednią izolację i estetykę montażu.
• Wszechstronność przyłączy: Konstrukcja umożliwia jednoczesne podłączenie szerokiego spektrum przewodów, w tym płaskownika 30x5 mm oraz przewodów o przekrojach do 95 mm².

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami bezpieczeństwa. Posiada atest VDE 0618 część 1, co potwierdza jego przydatność do stosowania w głównych szynach wyrównawczych potencjału. Zgodność z tą normą gwarantuje, że szyna spełnia najwyższe wymagania techniczne stawiane elementom instalacji uziemiających i ochronnych w budownictwie mieszkaniowym oraz przemysłowym.

Zastosowanie

Szyna 1801 VDE znajduje zastosowanie wszędzie tam, gdzie wymagane jest skuteczne wyrównanie potencjałów między częściami przewodzącymi obcymi a instalacją uziemiającą. Jest idealnym rozwiązaniem dla:

• Głównych rozdzielnic budynkowych w celu połączenia uziomów fundamentowych z instalacjami metalowymi (woda, gaz, ogrzewanie).
• Systemów ochrony odgromowej jako punkt węzłowy dla przewodów odprowadzających.
• Serwerowni i obiektów przemysłowych, gdzie stabilność potencjału odniesienia jest krytyczna dla pracy czułej elektroniki.

Wskazówki Montażowe

Montaż szyny powinien odbywać się wewnątrz pomieszczeń na stabilnym podłożu. Dzięki modułowej budowie z polistyrenowymi wspornikami, instalacja jest szybka i intuicyjna. Podczas montażu należy zwrócić uwagę na następujące aspekty techniczne:

• Zakresy zacisków: 7 przyłączy dla przewodów jedno- lub wielodrutowych o przekroju od 2,5 mm² do 25 mm² (lub linki do 16 mm²).
• Przyłącza wysokoprądowe: 2 zaciski dla przewodów o przekroju od 25 mm² do 95 mm² (lub linki do 70 mm²).
• Złącze płaskownika: Dedykowane miejsce na płaskownik o wymiarach 30x5 mm.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śrub, aby zapewnić optymalny styk elektryczny bez deformacji gwintów.

FAQ

Czy szyna może być montowana na zewnątrz?
Zgodnie ze specyfikacją producenta, model ten jest przeznaczony do zastosowań wewnątrz budynków. Do montażu zewnętrznego należy stosować szyny o wyższym stopniu ochrony IP i odporności na warunki atmosferyczne.

Czy szyna wytrzyma bezpośrednie uderzenie pioruna?
Szyna posiada certyfikowaną zdolność odprowadzania prądu piorunowego 100 kA (klasa H), co oznacza, że jest przystosowana do bezpiecznego odprowadzania energii wyładowań atmosferycznych w ramach systemu ochrony odgromowej.

Z jakiego materiału wykonane są zaciski?
Listwa główna wykonana jest z niklowanego mosiądzu, natomiast zaciski szeregowe ze stali cynkowanej galwanicznie, co zapewnia optymalny balans między przewodnością a wytrzymałością mechaniczną.
