Szyna* wyrównawcza potencjału 188mm, CuZn, szary 1809* | 5015073 Obo Bettermann

Opis i Kluczowe Cechy

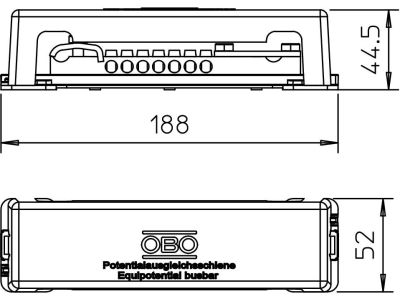

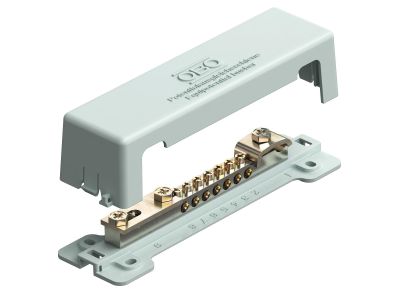

Szyna wyrównawcza potencjału Obo Bettermann model 1809 to profesjonalny komponent instalacji odgromowej i uziemiającej, zaprojektowany z myślą o najwyższej niezawodności w obiektach przemysłowych i mieszkalnych. Głównym elementem przewodzącym jest listwa zaciskowa wykonana z wysokiej jakości mosiądzu (CuZn), który został poddany procesowi niklowania. Niklowanie nie tylko poprawia estetykę, ale przede wszystkim zwiększa odporność na korozję oraz zapewnia doskonałą przewodność elektryczną w długim okresie eksploatacji.

Kluczowym parametrem technicznym jest zdolność odprowadzania piorunowego prądu udarowego o wartości aż 100 kA (10/350 µs), co klasyfikuje ten produkt jako rozwiązanie zdolne do pracy w najbardziej wymagających systemach ochrony odgromowej. Obudowa, składająca się z podstawy oraz pokrywy, została wykonana z wytrzymałego polistyrenu w kolorze szarym, co zapewnia odpowiednią izolację oraz ochronę mechaniczną punktów styku. Śruby oraz nakładki wykonane ze stali ocynkowanej galwanicznie gwarantują trwałość mechaniczną połączeń i odporność na zerwanie gwintu podczas dokręcania z odpowiednim momentem.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów wyrównania potencjałów oraz ochrony odgromowej. Zastosowane materiały, takie jak mosiądz niklowany oraz stal ocynkowana, spełniają wymagania w zakresie odporności korozyjnej i przewodności prądowej. Wysoka wytrzymałość na prądy udarowe (100kA) potwierdza przydatność szyny do stosowania w instalacjach wymagających najwyższego stopnia ochrony zgodnie z klasyfikacją systemów odgromowych.

Zastosowanie

Szyna 1809 znajduje szerokie zastosowanie w budownictwie ogólnym oraz przemysłowym jako centralny punkt wyrównania potencjałów. Dzięki swojej uniwersalnej konstrukcji umożliwia jednoczesne przyłączenie różnorodnych przewodów i elementów instalacji:

• 7 zacisków dla przewodów: Pozwalają na podłączenie przewodów jedno- lub wielodrutowych o przekroju do 25 mm² lub linek o przekroju do 16 mm², co umożliwia skuteczne uziemienie odbiorników końcowych i metalowych części obudów.
• 1 przyłącze dla przewodu okrągłego: Dedykowane dla drutu odgromowego Rd 8-10 mm.
• 1 przyłącze dla płaskownika: Umożliwia wpięcie bednarki o wymiarach do FL 30 mm, co jest standardem w głównych szynach uziemiających.

Wskazówki Montażowe

Montaż szyny powinien odbywać się na stabilnym podłożu przy użyciu otworów montażowych w podstawie z polistyrenu. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy zapewnić odpowiedni docisk śrub stalowych, aby zminimalizować rezystancję zestyku, co jest kluczowe przy odprowadzaniu prądów udarowych.
• Przygotowanie przewodów: W przypadku stosowania linek o przekroju 16 mm², zaleca się stosowanie tulejek zaciskowych, choć konstrukcja zacisków dopuszcza bezpośrednie mocowanie.
• Prowadzenie przewodów: Przewody powinny być układane bez ostrych załamań, aby zapewnić optymalną drogę dla prądów piorunowych.
• Konserwacja: Dzięki niklowanej listwie mosiężnej, szyna nie wymaga częstych zabiegów konserwacyjnych, jednak zaleca się okresową kontrolę wzrokową stanu połączeń śrubowych.

FAQ

• Czy szyna nadaje się do montażu na zewnątrz? Szyna posiada obudowę z polistyrenu, jednak ze względu na stopień ochrony i materiały, zaleca się montaż wewnątrz budynków, w miejscach osłoniętych przed bezpośrednim działaniem czynników atmosferycznych.
• Jaki jest maksymalny prąd, jaki może bezpiecznie odprowadzić szyna? Szyna jest certyfikowana do odprowadzania prądu piorunowego o wartości szczytowej 100 kA w impulsie 10/350 µs.
• Czy mogę podłączyć do niej bednarkę 30x4 mm? Tak, szyna posiada dedykowane wejście dla płaskownika o szerokości do 30 mm (FL 30).
