Szyna widełkowa K60 R9XFH212 63A 2-biegunowa 12 modułów | R9XFH212 Schneider Electric

Opis i Kluczowe Cechy

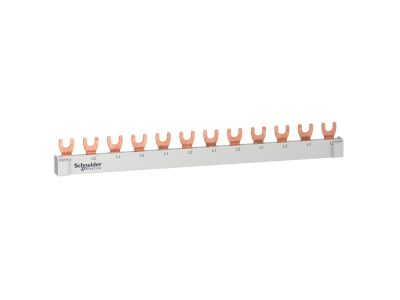

Szyna widełkowa Schneider Electric z serii Resi9 (K60) o numerze katalogowym R9XFH212 to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o zapewnieniu najwyższej niezawodności połączeń w rozdzielnicach niskiego napięcia. Produkt charakteryzuje się prądem znamionowym wynoszącym 63A, co pozwala na bezpieczne i stabilne zasilanie wielu obwodów jednocześnie bez ryzyka przegrzania styków. Szyna jest 2-biegunowa (L+N lub L+L) i posiada długość odpowiadającą 12 modułom o szerokości 18 mm każdy, co czyni ją idealnym rozwiązaniem do standardowych rozdzielnic domowych i komercyjnych.

• Typ widełkowy: Zapewnia pewny styk mechaniczny i elektryczny z zaciskami aparatury modułowej.
• Prąd znamionowy 63A: Wysoka obciążalność prądowa umożliwia stosowanie szyny w rozbudowanych instalacjach o dużym zapotrzebowaniu na energię.
• Konstrukcja 2-biegunowa: Umożliwia szybkie mostkowanie wyłączników nadprądowych i różnicowoprądowych w układach dwufazowych lub jednofazowych z torem neutralnym.
• Długość 12 modułów: Optymalny wymiar pozwalający na oszynowanie całego rzędu aparatury w typowej rozdzielnicy bez konieczności docinania.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu łączeniowego. Szyna spełnia wymagania normy IEC 60947-7-1, co gwarantuje jej bezpieczeństwo użytkowania w profesjonalnych instalacjach elektrycznych. Izolacja wykonana z wysokiej jakości tworzywa samogasnącego zapewnia odporność na wysokie temperatury oraz prądy pełzające, co jest kluczowe dla zachowania ciągłości zasilania i ochrony przeciwpożarowej obiektu.

Zastosowanie

Szyna R9XFH212 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz obiektach użyteczności publicznej. Jest dedykowana do współpracy z aparaturą modułową serii Resi9 oraz innymi urządzeniami montowanymi na szynie DIN (TH35), które posiadają zaciski przystosowane do przyłączy widełkowych. Idealnie sprawdza się przy łączeniu wyłączników nadmiarowo-prądowych (MCB), wyłączników różnicowoprądowych (RCCB) oraz ograniczników przepięć, eliminując konieczność tworzenia kłopotliwych mostków z przewodów giętkich (linek) i tulejek.

Wskazówki Montażowe

Podczas montażu szyny widełkowej należy zwrócić szczególną uwagę na prawidłowe osadzenie widełek w zaciskach aparatury. Zaleca się stosowanie odpowiedniego momentu dokręcania śrub zaciskowych, zgodnie ze specyfikacją producenta aparatów (zazwyczaj od 2 Nm do 3,5 Nm), aby uniknąć zjawiska luzowania się styków pod wpływem drgań lub cykli termicznych. Szynę można w razie potrzeby dociąć do wymaganej długości, pamiętając o konieczności zachowania odpowiednich odstępów izolacyjnych i zastosowaniu dedykowanych zaślepek końcowych, które zapobiegają przypadkowemu dotknięciu części pod napięciem (stopień ochrony IP20).

FAQ

• Czy szyna pasuje do aparatury innych producentów? Tak, o ile aparatura ta posiada zaciski przystosowane do podłączenia szyn typu widełkowego (fork type) o standardowym rozstawie modułów 18 mm.
• Czy szynę można skracać? Tak, szyna jest przystosowana do cięcia. Po docięciu należy bezwzględnie oczyścić krawędzie z opiłków miedzi i założyć izolacyjne zaślepki końcowe.
• Jaki jest maksymalny prąd pracy tej szyny? Maksymalny prąd znamionowy ciągły wynosi 63A przy temperaturze otoczenia zgodnej ze specyfikacją techniczną serii Resi9.
