Szyna widełkowa 4P 18 modułowa 63A | R9XFH418 Schneider Electric

Opis i Kluczowe Cechy

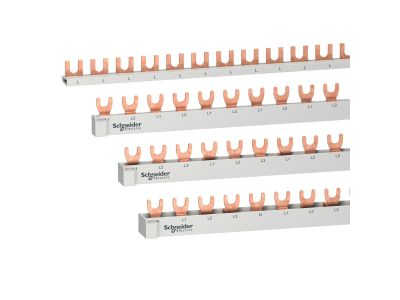

Szyna widełkowa (grzebieniowa) R9XFH418 to czterobiegunowe akcesorium przyłączeniowe przeznaczone do szybkiego i estetycznego łączenia aparatury modułowej w rozdzielnicach. Dzięki prądowi znamionowemu 63 A oraz konfiguracji 3L+N umożliwia bezpieczną dystrybucję zasilania w obwodach o znacznym obciążeniu, eliminując ryzyko przegrzania połączeń. Zaprojektowana dla 18 miejsc modułowych, idealnie sprawdzi się w rozdzielnicach wymagających uporządkowanego okablowania.

• Prąd znamionowy 63 A: Zapewnia niezawodne zasilanie odbiorników o dużym poborze mocy bez ryzyka przeciążenia połączeń.
• 4 bieguny (3L+N): Umożliwia kompleksowe zasilanie obwodów trójfazowych wraz z przewodem neutralnym, co ułatwia montaż w standardowych rozdzielnicach.
• 18 modułów: Dopasowana do 18 miejsc aparatowych (szerokość modułu 18 mm wg normy DIN), co pozwala na łączenie wielu urządzeń w jednej linii bez zbędnych mostków.
• Konstrukcja widełkowa: Gwarantuje pewny i powtarzalny styk z zaciskami aparatów modułowych, minimalizując spadek napięcia i ryzyko iskrzenia.
• Szybki montaż: Eliminuje konieczność stosowania pojedynczych przewodów, skracając czas instalacji i poprawiając czytelność rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Przeznaczony do stosowania w instalacjach zgodnych z przepisami IEC/EN 61439 (rozdzielnice niskonapięciowe) oraz standardem DIN, który określa wymiary modułowe aparatury. Gwarantuje to bezpieczną i niezawodną pracę w typowych warunkach eksploatacyjnych.

Zastosowanie

Szyna widełkowa R9XFH418 znajduje zastosowanie wszędzie tam, gdzie potrzebna jest estetyczna i bezpieczna dystrybucja energii w rozdzielnicach modułowych. Idealnie sprawdza się w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

• Zasilanie wyłączników nadprądowych i różnicowoprądowych w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie styczników modułowych w układach sterowania oświetleniem, wentylacją lub ogrzewaniem.
• Dystrybucja napięcia do listew zaciskowych, przekaźników i innych elementów aparatury modułowej.
• Tworzenie szyn zbiorczych w rozdzielnicach trójfazowych przy 3L+N – szczególnie w obiektach o zwiększonych wymaganiach co do czytelności instalacji.

Wskazówki Montażowe

Montaż szyny widełkowej może być wykonywany wyłącznie przez osoby z uprawnieniami SEP do 1 kV. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy i upewnij się, że obwód jest bezpieczny. Szynę montuj na szynie TH35 (DIN) w dedykowanych uchwytach lub bezpośrednio do aparatów – widełki muszą wejść w zaciski każdego urządzenia. Dokręć śruby zacisków momentem zgodnym z dokumentacją producenta aparatów (zwykle 2-3 Nm). Przekrój przewodów doprowadzających dobierz do prądu 63 A i warunków chłodzenia. Po zakończeniu montażu sprawdź ciągłość połączeń i brak zwarć między biegunami.

FAQ

• Jaki maksymalny prąd może płynąć przez szynę R9XFH418? Prąd znamionowy szyny wynosi 63 A. Jest to wartość ciągła dla typowych warunków pracy (temperatura otoczenia do 30°C). Przy wyższych temperaturach lub w przypadku agregacji wielu szyn konieczna może być redukcja obciążenia.
• Czy szyna nadaje się do wszystkich aparatów modułowych? Tak, pod warunkiem że aparaty posiadają zaciski widełkowe (pin lub widełki) kompatybilne z rozstawem szyny. Szyna R9XFH418 jest przeznaczona do aparatów o szerokości modułu 18 mm (standard DIN).
• Jak odciąć nadmiar szyny do mniejszej liczby modułów? Szynę można przycinać specjalnymi nożycami do szyn grzebieniowych w wyznaczonych miejscach (zwykle co jeden moduł). Po przycięciu zabezpiecz krawędzie przed zwarciem (np. zaślepkami). Pamiętaj o zachowaniu odpowiedniej długości dla zapewnienia prawidłowego styku.
