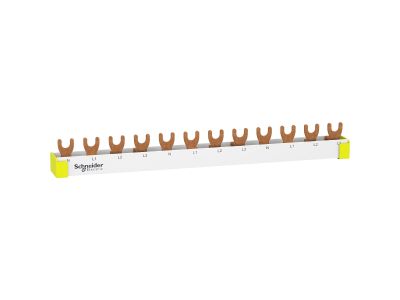

Szyna widełkowa 4P 12MOD. 63A | R9XFH412 Schneider Electric

Opis i Kluczowe Cechy

Szyna widełkowa o symbolu R9XFH412 to akcesorium przeznaczone do szybkiego i pewnego łączenia biegunów aparatury modułowej w rozdzielnicach. Dzięki konfiguracji 4-biegunowej (4P) oraz obsłudze do 12 modułów (12MOD) umożliwia mostkowanie torów prądowych w układach trójfazowych z neutralnym. Prąd znamionowy 63 A gwarantuje bezpieczne przewodzenie obciążenia bez ryzyka przegrzania połączeń.

• 4 bieguny (4P): Pozwala na kompleksowe łączenie przewodów fazowych (L1, L2, L3) oraz neutralnego (N) w jednej szynie – skraca czas montażu i eliminuje ryzyko pomyłek.
• 12 modułów (12MOD): Dopasowana do standardowej szerokości 12 modułów (216 mm) – idealna do zestawów wyłączników nadprądowych, różnicowoprądowych lub styczników w rozdzielnicach.
• Prąd znamionowy 63 A: Zapewnia stabilne przewodzenie prądów roboczych w typowych instalacjach mieszkaniowych i lekkiego przemysłu, bez nadmiernego nagrzewania się styków.
• Konstrukcja widełkowa: Gwarantuje pewne osadzenie na szynie TH35 (DIN) oraz łatwe wpinanie i wypinanie bez użycia narzędzi (w zależności od modelu aparatury).
• Kompatybilność z aparaturą modułową: Uniwersalna szyna współpracuje z wyłącznikami nadprądowymi, różnicowoprądowymi, rozłącznikami oraz innymi urządzeniami o standardowym rozstawie zacisków.

Zgodność z Normami

Szyna widełkowa R9XFH412 została zaprojektowana zgodnie z ogólnie przyjętymi standardami europejskimi dla akcesoriów rozdzielnic modułowych. Posiada oznaczenie CE potwierdzające zgodność z wymaganiami dyrektyw Unii Europejskiej. Montaż i użytkowanie zgodne z przepisami zapewniają bezpieczeństwo instalacji.

Zastosowanie

Szyna widełkowa przeznaczona jest do łączenia ze sobą biegunów aparatury modułowej w rozdzielnicach budynkowych i przemysłowych. Umożliwia tworzenie przejrzystych i niezawodnych połączeń elektrycznych.

• Mostkowanie wyłączników nadprądowych i różnicowoprądowych w rozdzielnicach mieszkaniowych (układy 3-fazowe z N).
• Łączenie styczników modułowych w szafach sterowniczych – redukcja liczby przewodów i zacisków.
• Zasilanie grup odbiorników (np. oświetlenie, gniazda) z jednego źródła w instalacjach przemysłowych.
• Szybka rozbudowa i modyfikacja rozdzielnic bez konieczności przekuwania przewodów.

Wskazówki Montażowe

Prace montażowe mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje SEP. Przed rozpoczęciem instalacji bezwzględnie odłącz napięcie zasilające. Szynę należy zamontować na szynie TH35 (DIN) w rozdzielnicy, a następnie wpiąć aparaturę modułową na szynę widełkową zgodnie z dokumentacją producenta. Momenty dokręcania zacisków oraz przekroje przewodów dobieraj według karty katalogowej konkretnych urządzeń – nie przekraczaj prądu znamionowego szyny (63 A).

FAQ

• Jaki prąd maksymalny mogę przepuścić przez tę szynę? Szyna widełkowa R9XFH412 ma prąd znamionowy 63 A. Należy dobierać obciążenie tak, aby nie przekraczać tej wartości w żadnym z biegunów.
• Ile modułów aparatury mogę połączyć? Szyna jest przeznaczona dla 12 modułów (12MOD) – odpowiada to standardowej długości 216 mm. Nadaje się do łączenia wyłączników, rozłączników i styczników o szerokości 18 mm każdy.
• Czy szyna nadaje się do obwodów trójfazowych? Tak, szyna 4-biegunowa (4P) pozwala na mostkowanie trzech faz (L1, L2, L3) oraz przewodu neutralnego (N), co jest typowe dla sieci 3-fazowych z N.
