Szyna widełkowa 2P 57 modułowa 63A | R9XFH257 Schneider Electric

Opis i Kluczowe Cechy

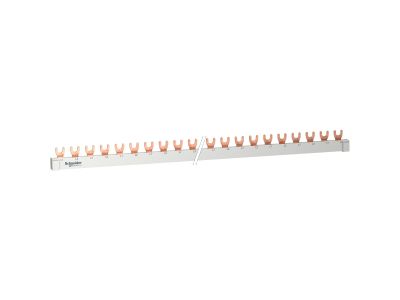

Szyna widełkowa R9XFH257 o parametrach 2P, 57 modułów i prądzie znamionowym 63A to profesjonalne rozwiązanie do zasilania aparatów modułowych w rozdzielnicach elektrycznych. Dzięki konstrukcji widełkowej zapewnia pewne i równomierne rozprowadzenie napięcia na całej długości, co przekłada się na stabilną pracę podłączonych urządzeń. Szerokość 57 modułów (standard 18 mm) umożliwia obsłużenie dużej liczby aparatów w jednej rozdzielnicy.

• Prąd znamionowy 63 A: Pozwala na bezpieczne zasilanie obwodów o znacznym obciążeniu bez ryzyka przegrzania szyny.
• Konfiguracja 2P (dwa bieguny): Umożliwia podłączenie przewodu fazowego i neutralnego, co jest standardem w instalacjach jednofazowych.
• 57 modułów (57 x 18 mm): Długa szyna pozwala na zasilenie nawet dużych zestawów aparatów w jednej rozdzielnicy, oszczędzając miejsce i upraszczając okablowanie.
• Konstrukcja widełkowa: Zapewnia łatwe i pewne połączenie z zaciskami aparatów modułowych, redukując czas montażu i ryzyko błędów.
• Uniwersalność montażu: Przeznaczona do montażu na standardowej szynie TH35 (DIN), co gwarantuje kompatybilność z większością rozdzielnic.

Zgodność z Normami

Szyna widełkowa R9XFH257 została zaprojektowana zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia, zgodnych z wymogami dyrektywy niskonapięciowej (LVD). Montaż i użytkowanie powinno odbywać się zgodnie z zaleceniami producenta oraz lokalnymi przepisami.

Zastosowanie

Szyna widełkowa R9XFH257 znajduje zastosowanie wszędzie tam, gdzie konieczne jest zasilenie grupy aparatów modułowych w rozdzielnicy. Idealna do:

• Zasilania wyłączników nadprądowych, różnicowoprądowych i styczników w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenia szyn zbiorczych dla obwodów oświetleniowych, gniazd wtyczkowych oraz sterowania.
• Modernizacji istniejących rozdzielnic – umożliwia szybkie i czyste okablowanie bez konieczności stosowania wielu pojedynczych przewodów.
• Systemów automatyki budynkowej, gdzie wymagane jest niezawodne rozprowadzenie napięcia do wielu odbiorników sterowanych przez PLC lub przekaźniki.

Wskazówki Montażowe

Montaż szyny widełkowej R9XFH257 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Szynę montuje się na szynie TH35 (DIN) w wyznaczonym miejscu. Należy zwrócić uwagę na prawidłowe dociśnięcie widełek do zacisków aparatów – moment dokręcania śrub zgodnie z dokumentacją producenta (jeśli dostępna). Przekrój przewodów doprowadzających prąd powinien być dobrany do prądu znamionowego 63 A oraz warunków instalacji.

FAQ

• Jaki jest maksymalny prąd szyny? Szyna widełkowa R9XFH257 jest przystosowana do prądu znamionowego 63 A. Przy doborze zabezpieczeń należy uwzględnić ten parametr.
• Czy szyna jest kompatybilna z aparatami różnych producentów? Tak, szyna ma standardową szerokość modułu 18 mm, dzięki czemu pasuje do wszystkich aparatów modułowych montowanych na szynie TH35, niezależnie od marki.
• Jaki jest stopień ochrony szyny? Stopień ochrony nie jest określony dla samej szyny – wynika on z obudowy rozdzielnicy, w której jest montowana. Zazwyczaj rozdzielnice zapewniają IP20 lub wyższy.
