Szyna widełkowa 1P 18MOD. 63A | R9XFH118 Schneider Electric

Opis i Kluczowe Cechy

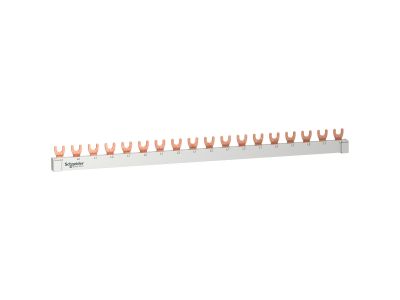

Szyna widełkowa 1-biegunowa (1P) o prądzie znamionowym 63A, przeznaczona do montażu w rozdzielnicach na szynie DIN. Oznaczona symbolem R9XFH118, umożliwia podłączenie do 18 modułów aparatury modułowej, co pozwala na efektywną dystrybucję energii w obwodach jednofazowych.

• Prąd znamionowy 63A: bezpieczne zasilanie obwodów o znacznym obciążeniu bez ryzyka przegrzania przyłączy.
• 18 modułów (18MOD): umożliwia podłączenie do 18 jednostek aparatury modułowej (np. wyłączników nadprądowych, różnicowoprądowych) na jednej szynie.
• Budowa widełkowa: ułatwia szybkie i pewne podłączanie przewodów, zapewniając stabilny styk elektryczny.
• 1-biegunowa (1P): dedykowana do obwodów jednofazowych, zgodna z typowymi instalacjami w budownictwie mieszkaniowym i przemysłowym.
• Montaż na szynie DIN (TH35): kompatybilność z rozdzielnicami wykonanymi w standardzie DIN, co skraca czas instalacji i zapewnia uniwersalność.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznakowanie CE, co potwierdza jego zgodność z dyrektywami Unii Europejskiej. Zaleca się montaż w rozdzielnicach zgodnych z normą DIN.

Zastosowanie

Szyna widełkowa przeznaczona jest do dystrybucji energii elektrycznej w rozdzielnicach głównych i podrozdzielniach. Sprawdza się w instalacjach wymagających niezawodnego zasilania wielu odbiorów jednocześnie.

• Zasilanie rozdzielnic mieszkaniowych i biurowych z dużą liczbą obwodów.
• Dystrybucja energii w obwodach oświetleniowych, gniazd wtykowych i urządzeń AGD.
• Łączenie szyn zbiorczych w systemach automatyki budynkowej i sterowania.
• Zasilanie aparatury modułowej w rozdzielnicach przemysłowych (sterowanie silnikami, wentylacją).

Wskazówki Montażowe

Montaż szyny widełkowej może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Szynę montuje się na szynie DIN TH35 w rozdzielnicy. Przekrój przewodów należy dobrać do prądu obciążenia (min. zgodnie z normą PN‑HD 60364). Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta. Upewnij się, że wszystkie połączenia są dokręcone z zalecaną siłą, aby uniknąć przegrzewania się styków.

FAQ

• Czy szyna widełkowa jest kompatybilna ze standardową szyną DIN? Tak, produkt jest zaprojektowany do montażu na szynie DIN TH35 (35 mm), stosowanej w większości rozdzielnic modułowych.
• Jaki jest stopień ochrony szyny? W danych technicznych nie podano konkretnego stopnia IP. W standardowych warunkach pracy wewnątrz rozdzielnicy przyjmuje się IP20 – zabezpieczenie przed dotykiem palcem i przed ciałami stałymi o średnicy powyżej 12,5 mm.
• Czy można podłączyć przewody o większym przekroju niż typowy? Maksymalny przekrój przewodów nie został określony w dostarczonych danych. Zaleca się dobór przekroju zgodnie z prądem znamionowym 63A oraz obowiązującymi normami (np. 16 mm² dla miedzi). W razie wątpliwości skonsultuj się z dokumentacją producenta.
