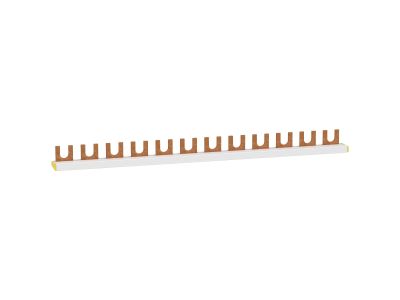

Szyna widełkowa 1P 12 modułowa 63A, K60 | R9XFH112 Schneider Electric

Opis i Kluczowe Cechy

Szyna widełkowa Schneider Electric o numerze katalogowym R9XFH112 to profesjonalny komponent z serii K60, zaprojektowany z myślą o efektywnym i bezpiecznym rozdziale energii w rozdzielnicach niskiego napięcia. Jako szyna 1-biegunowa (1L) o długości odpowiadającej 12 modułom, umożliwia ona estetyczne i trwałe połączenie aparatury modułowej bez konieczności stosowania mostków kablowych. Prąd znamionowy wynoszący 63A pozwala na stabilną pracę w instalacjach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków. Konstrukcja typu widełkowego gwarantuje pewny docisk pod zaciskami śrubowymi, co przekłada się na niską rezystancję przejścia i długowieczność całego układu zasilania.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu elektroinstalacyjnego. Schneider Electric kładzie szczególny nacisk na bezpieczeństwo użytkowania, dlatego szyna R9XFH112 spełnia wymagania w zakresie izolacji oraz wytrzymałości prądowej. Wykorzystanie wysokiej jakości miedzi oraz tworzyw samogasnących zapewnia odporność na wysokie temperatury oraz zapobiega rozprzestrzenianiu się ognia w przypadku awarii instalacji, co jest kluczowe dla zachowania ciągłości zasilania w obiektach budowlanych.

Zastosowanie

Szyna grzebieniowa R9XFH112 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Jest dedykowana do współpracy z aparaturą modułową Schneider Electric, taką jak wyłączniki nadprądowe czy rozłączniki izolacyjne. Dzięki 12 modułom długości, idealnie pasuje do standardowych rzędów w rozdzielnicach natynkowych i podtynkowych. Jest to rozwiązanie niezastąpione dla elektroinstalatorów dążących do optymalizacji czasu montażu oraz przejrzystości wewnątrz szafy rozdzielczej, eliminując chaos związany z nadmierną ilością przewodów połączeniowych.

Wskazówki Montażowe

• Przed przystąpieniem do montażu należy upewnić się, że szyna jest czysta i wolna od uszkodzeń mechanicznych.
• Szynę należy dociąć do wymaganej długości, jeśli instalacja obejmuje mniej niż 12 modułów, pamiętając o zachowaniu odpowiednich odstępów izolacyjnych na końcach.
• Zaleca się stosowanie dedykowanych osłon końcowych (zaślepek), aby zapewnić pełny stopień ochrony przed dotykiem bezpośrednim.
• Podczas dokręcania zacisków aparatury należy zachować moment dokręcania zgodny z dokumentacją techniczną producenta aparatury, aby uniknąć odkształcenia widełek szyny.
• Szyna powinna być montowana w sposób umożliwiający swobodną konwekcję powietrza wokół aparatów.

FAQ

• Czy szynę R9XFH112 można docinać? Tak, szyna jest przystosowana do przycinania na odpowiednią długość, jednak po tej operacji należy bezwzględnie założyć izolacyjne zaślepki końcowe.
• Jaki jest maksymalny prąd roboczy tej szyny? Szyna została zaprojektowana do pracy z prądem znamionowym do 63A.
• Czy szyna pasuje do aparatury innych producentów? Choć szyna jest zoptymalizowana pod kątem produktów Schneider Electric, jej standardowy rozstaw widełek pozwala na współpracę z większością aparatury modułowej posiadającej zaciski pod szynę widełkową.
