Szyna uziemiająca Cu 20x5mm 2-polowa, Univers | UZ020 Hager

Opis i Kluczowe Cechy

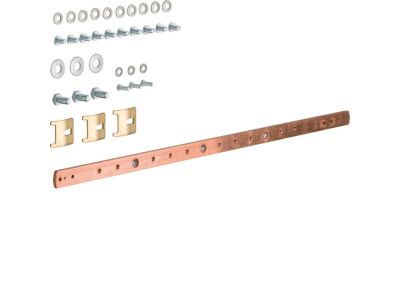

Szyna uziemiająca Univers UZ020 to element wyposażenia szaf elektrycznych wykonany z miedzi o wymiarach 20x5 mm. Konstrukcja 2-polowa (dwutorowa) umożliwia elastyczne przyłączanie przewodów ochronnych PE w rozdzielnicach i sterowniach. Miedziany rdzeń o przekroju 100 mm² zapewnia niską rezystancję i skuteczne odprowadzanie prądów zwarciowych, co bezpośrednio przekłada się na bezpieczeństwo instalacji.

• Materiał – miedź (Cu): doskonałe przewodnictwo elektryczne i odporność na korozję, gwarantujące niską rezystancję przejścia dla przewodów ochronnych.
• Wymiary 20 x 5 mm: znaczny przekrój poprzeczny umożliwiający bezpieczne odprowadzenie dużych prądów zwarciowych bez ryzyka przegrzania.
• Konstrukcja 2-polowa (dwutorowa): umożliwia przyłączenie dwóch niezależnych obwodów lub większej liczby przewodów przy zastosowaniu listew zaciskowych.
• Uniwersalny montaż: szyna przystosowana do mocowania w szafach sterowniczych i rozdzielnicach na dedykowanych wspornikach izolacyjnych.
• Zgodność z wymogami ochrony przeciwporażeniowej: szyna uziemiająca jest kluczowym elementem systemu połączeń wyrównawczych i uziemiających.

Zgodność z Normami

Szyna uziemiająca Univers UZ020 została zaprojektowana zgodnie z ogólnymi wymaganiami norm europejskich dotyczących połączeń ochronnych i wyrównawczych. Produkt posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej. Zaleca się stosowanie w instalacjach wykonanych według normy IEC/EN 60364 (w tym PN-IEC 60364).

Zastosowanie

Szyna uziemiająca Univers znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne, niskooporowe połączenie ochronne. Sprawdzi się w obiektach przemysłowych, budynkach użyteczności publicznej oraz w instalacjach domowych o podwyższonych wymaganiach bezpieczeństwa.

• Jako główna szyna uziemiająca (GSU) w rozdzielnicach głównych i podrozdzielnicach.
• Do przyłączania przewodów ochronnych PE oraz przewodów wyrównawczych w szafach sterowniczych i automatyce.
• Element wyposażenia szaf rozdzielczych w instalacjach budynków mieszkalnych, biurowych i przemysłowych.
• Stosowana w systemach zasilania IT, TN oraz TT jako część systemu uziemienia.

Wskazówki Montażowe

Montaż szyny uziemiającej powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obrębie całej rozdzielnicy. Szynę mocuje się na izolowanych wspornikach (np. klinach dystansowych) w szafie na szynie TH35/DIN lub bezpośrednio na płycie montażowej. Przekrój przyłączanych przewodów należy dobrać do prądu zwarciowego i wymagań normy – zaleca się stosowanie przewodów miedzianych o odpowiednim przekroju (co najmniej 16 mm² dla głównej szyny). Moment dokręcania śrub zaciskowych według dokumentacji producenta – przy zbyt słabym dociśnięciu wzrasta rezystancja przejścia; przy zbyt mocnym istnieje ryzyko uszkodzenia miedzi.

FAQ

• Czy szyna UZ020 może być używana jako GSU (główna szyna uziemiająca)? Tak, pod warunkiem że przekrój 100 mm² jest wystarczający dla przewidywanych prądów zwarciowych w danej instalacji – zgodnie z projektem elektrycznym.
• Jaki jest stopień ochrony szyny po zamontowaniu w rozdzielnicy? Stopień ochrony zależy od obudowy, w której szyna jest zainstalowana. Sama szyna nie posiada własnego IP – po montażu w rozdzielnicy IP ≥ IP2X (zabezpieczenie przed dotykiem palcem). Dla pełnej ochrony należy stosować osłony na szyny.
• Czy szyna nadaje się do połączeń wyrównawczych w łazience? Tak, jest to dopuszczone, pod warunkiem że szyna zostanie zamontowana w puszce lub rozdzielnicy z odpowiednim stopniem ochrony (co najmniej IPX4 w strefie 2/3) i zgodnie z wymaganiami normy PN-IEC 60364-7-701 dla pomieszczeń mokrych.
