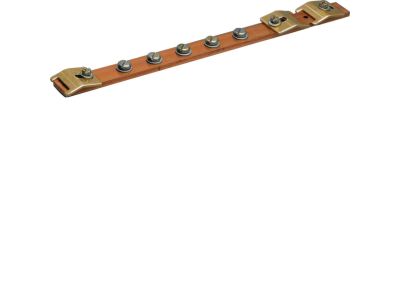

Szyna uziemiająca Cu 20x5mm 1-polowa, Univers | UZ010 Hager

Opis i Kluczowe Cechy

Szyna uziemiająca Univers UZ010 to miedziany element konstrukcyjny przeznaczony do tworzenia niezawodnych połączeń ochronnych w rozdzielnicach i szafach sterowniczych. Wykonana z miedzi o wymiarach 20×5 mm, zapewnia doskonałą przewodność elektryczną oraz odporność na korozję. Dzięki jednobiegunowej konstrukcji umożliwia łatwe i trwałe podłączenie przewodów uziemiających, co podnosi bezpieczeństwo całej instalacji.

• Materiał – miedź (Cu): wysoka przewodność elektryczna gwarantuje minimalną rezystancję połączenia, co przekłada się na skuteczną ochronę przeciwporażeniową i przepięciową.
• Wymiary – 20×5 mm: szeroki profil umożliwia pewne mocowanie przewodów o dużym przekroju, zapewniając stabilność mechaniczną i długotrwałe połączenie.
• Konstrukcja 1-polowa: upraszcza organizację szyny uziemiającej w rozdzielnicy, ułatwiając identyfikację i prowadzenie przewodów ochronnych.
• Uniwersalny montaż: element może być instalowany w różnych konfiguracjach obudów w zależności od potrzeb projektu, co zwiększa elastyczność w doborze wyposażenia szafy.
• Solidne wykonanie: miedź odporna na utlenianie i korozję, co przedłuża żywotność szyny i zachowuje jej właściwości przewodzące przez cały okres eksploatacji.

Zgodność z Normami

Produkt spełnia ogólne wymagania norm europejskich dotyczących instalacji elektrycznych oraz posiada certyfikat CE. Stosowanie szyny uziemiającej w rozdzielnicach zgodne jest z zasadami prawidłowego uziemienia i połączeń ochronnych opisanymi w standardach branżowych.

Zastosowanie

Szyna uziemiająca Univers UZ010 znajduje zastosowanie wszędzie tam, gdzie niezbędne jest utworzenie bezpiecznej ścieżki uziemienia – od prostych rozdzielnic domowych po zaawansowane szafy sterownicze w automatyce przemysłowej.

• Wykonanie magistrali uziemiającej w rozdzielnicach elektrycznych i sterowniczych.
• Połączenie elementów ochronnych takich jak listwy przepięciowe, ochronniki oraz obudowy metalowe.
• Wyposażenie szaf sterowniczych w automatyce budynkowej i przemysłowej wymagających wspólnego punktu uziemienia.
• Instalacje w obiektach komercyjnych i przemysłowych, gdzie wymagana jest wysoka niezawodność połączeń ochronnych.

Wskazówki Montażowe

Montaż szyny uziemiającej powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obszarze instalacji. Szynę mocuje się do obudowy rozdzielnicy za pomocą odpowiednich elementów montażowych (np. wkrętów, wsporników) z zachowaniem momentu dokręcania zgodnego z dokumentacją producenta. Przekrój podłączanych przewodów ochronnych należy dobrać do spodziewanego prądu zwarciowego oraz wymogów norm. Zaleca się stosowanie końcówek tulejkowych w celu zapewnienia trwałego i pewnego połączenia.

FAQ

• Jakie przewody można podłączyć do szyny UZ010? Szyna o wymiarach 20×5 mm umożliwia podłączenie przewodów o przekroju do kilkudziesięciu mm² – dokładną wartość należy sprawdzić w dokumentacji technicznej. Ze względu na szeroki profil, dobrze sprawdza się przy przewodach o średniej i dużej średnicy.
• Czy szyna wymaga dodatkowego zabezpieczenia antykorozyjnego? Miedź jest naturalnie odporna na działanie wilgoci i utlenianie, dzięki czemu nie wymaga dodatkowych powłok ochronnych. W środowiskach o szczególnie agresywnym oddziaływaniu chemicznym zaleca się jednak weryfikację zgodności z warunkami pracy.
• Czy szyna UZ010 jest gotowa do montażu od razu po rozpakowaniu? Tak, produkt jest dostarczany jako gotowy element – wystarczy przymocować go do obudowy. Należy jednak przed użyciem sprawdzić, czy powierzchnia nie jest zabrudzona (np. olejem), co mogłoby pogorszyć przewodność połączenia.
