Szyna TS regulacja głębokości i nachylenia 500mm PANEL-struct., Orion+ system C | FL500E Hager

Opis i Kluczowe Cechy

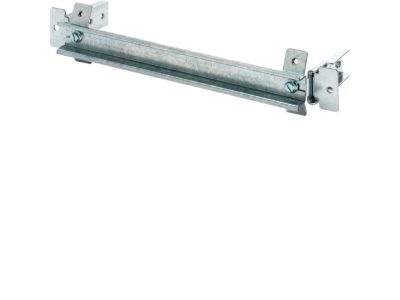

Szyna TS FL500E (PANEL‑struct, Orion+ system C) to element montażowy o długości 500 mm, wyposażony w regulację głębokości i nachylenia. Przeznaczona jest do precyzyjnego ustawiania aparatury modułowej oraz osprzętu w rozdzielnicach i szafach sterowniczych. Dzięki regulacji możliwe jest optymalne dopasowanie położenia modułów do potrzeb instalacji.

• Długość 500 mm: zapewnia wystarczającą przestrzeń montażową dla kilku modułów aparatury (np. wyłączników, styczników) w standardowej rozdzielnicy.
• Regulacja głębokości i nachylenia: umożliwia wypoziomowanie i dokładne ustawienie szyny, co ułatwia równy montaż urządzeń oraz estetyczne prowadzenie przewodów.
• System PANEL‑struct Orion+ C: gwarantuje kompatybilność z dedykowanymi elementami konstrukcyjnymi i szybki montaż w profilach szaf sterowniczych.
• Materiał o wysokiej sztywności: zapewnia stabilność mocowania nawet przy obciążeniu wieloma modułami bez ryzyka odkształceń.
• Łatwy montaż na szynie TH35: typowe mocowanie za pomocą zatrzasków lub śrub (zgodnie z dokumentacją systemu) – standardowe rozwiązanie w rozdzielnicach.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymogami systemu PANEL‑struct Orion+ oraz ogólnymi standardami montażu w rozdzielnicach (DIN, CE). Ze względu na charakter mechaniczny nie podlega bezpośrednio normom dla aparatury elektrycznej – montaż należy wykonać zgodnie z instrukcją producenta oraz obowiązującymi przepisami.

Zastosowanie

Szyna TS FL500E znajduje zastosowanie wszędzie tam, gdzie wymagane jest elastyczne i precyzyjne pozycjonowanie aparatury modułowej w szafach sterowniczych i rozdzielnicach.

• Montaż i regulacja wyłączników nadprądowych, różnicowoprądowych oraz styczników w rozdzielnicach.
• Ustawianie przycisków sterowniczych i przełączników w panelach operatorskich.
• Instalacja modułów sterowania (PLC, przekaźniki) w szafach automatyki budynkowej i przemysłowej.
• Tworzenie elastycznych układów okablowania dzięki możliwości zmiany głębokości i nachylenia szyny.

Wskazówki Montażowe

Montaż szyny FL500E powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac odłączyć napięcie w rozdzielnicy. Szynę mocować na szynie montażowej TH35 lub w profilu systemu PANEL‑struct zgodnie z dokumentacją techniczną. Moment dokręcania śrub – według instrukcji producenta. Przekrój przewodów ochronnych i roboczych dobrać do parametrów instalowanej aparatury. Należy bezwzględnie przestrzegać zasad bezpieczeństwa pracy pod napięciem.

FAQ

• Czy szyna FL500E posiada regulację w osi X i Y? Tak, umożliwia regulację zarówno głębokości (przód/tył), jak i nachylenia kątowego, co pozwala na precyzyjne ustawienie płaszczyzny montażowej.
• Czy mogę zamontować na niej standardową aparaturę modułową o szerokości 18 mm? Szyna TS jest kompatybilna z typowym systemem szyn DIN TH35, na których montuje się aparaturę 18 mm. Regulacja pomaga wypoziomować moduły.
• Czy produkt posiada stopień ochrony IP? Szyna jako element konstrukcyjny nie ma określonego stopnia IP – ochronę zapewnia obudowa rozdzielnicy, w której jest zamontowana.
