Szyna TS regulacja głębokości i nachylenia 500mm BOX-struct., Orion+ system C | FL501A Hager

Opis i Kluczowe Cechy

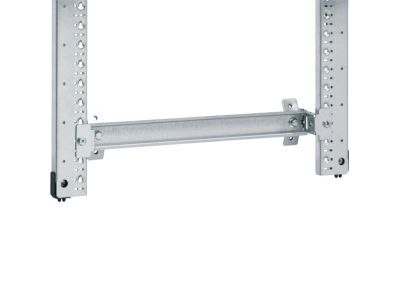

Szyna TS FL501A firmy Hager to element systemu rozdzielnic Orion+ przeznaczony do precyzyjnego montażu aparatury modułowej. Długość 500 mm oraz możliwość regulacji głębokości i nachylenia umożliwiają optymalne ustawienie styczników, wyłączników i przycisków w rozdzielnicy BOX‑struct, co ułatwia prowadzenie przewodów i zwiększa ergonomię pracy.

• Długość 500 mm: zapewnia wystarczającą przestrzeń do zamontowania kilku modułów aparatury, bez konieczności łączenia krótkich odcinków szyn.
• Regulacja głębokości i nachylenia: pozwala na precyzyjne dopasowanie położenia szyny do głębokości rozdzielnicy oraz kąta montażu, co ułatwia dostęp do zacisków i przewodów.
• Przeznaczona do systemu Orion+: kompatybilna z obudowami BOX‑struct oraz akcesoriami montażowymi Hager, gwarantuje stabilność i bezpieczeństwo całej instalacji.
• Wykonana ze stali ocynkowanej: odporna na korozję i uszkodzenia mechaniczne, co przedłuża żywotność rozdzielnicy w warunkach przemysłowych.
• Montaż na szynie TH35: szybkie i pewne mocowanie na standardowej szynie DIN 35 mm, bez potrzeby wiercenia dodatkowych otworów.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi standardami dla aparatury modułowej i systemów rozdzielnic. Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Szyna TS regulowana FL501A znajduje zastosowanie wszędzie tam, gdzie wymagana jest precyzyjna i elastyczna instalacja aparatury modułowej w rozdzielnicach niskiego napięcia.

• Montaż styczników, przekaźników i wyłączników instalacyjnych w rozdzielnicach Orion+ serii BOX‑struct.
• Regulacja położenia szyny w celu optymalnego ułożenia przewodów – ułatwia spełnienie wymogów związanych z promieniami gięcia i odległościami izolacyjnymi.
• Łatwe dostosowanie głębokości montażu aparatury w przypadku rozdzielnic o różnej głębokości zabudowy (np. w puszkach podtynkowych lub szafach wolnostojących).
• Wspomaganie sygnalizacji i automatyki budynkowej – umożliwia zamontowanie wielu modułów w jednym rzędzie przy zachowaniu czytelności i estetyki rozdzielnicy.

Wskazówki Montażowe

Montaż szyny TS oraz podłączanie aparatury powinno być wykonywane wyłącznie przez osoby z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Szynę należy zamocować na szynie TH35 (DIN) zgodnie z dokumentacją techniczną producenta. Przed użyciem sprawdź zgodność głębokości i nachylenia z wymaganiami konkretnej rozdzielnicy. Przekrój przewodów dobierz do prądu znamionowego instalowanych urządzeń. Dokręć śruby mocujące zalecanym momentem (ok. 0,8–1,2 Nm dla połączeń stalowych).

FAQ

• Czy szyna umożliwia regulację nachylenia w obie strony? Tak, konstrukcja szyny FL501A pozwala na ustawienie nachylenia w zakresie umożliwiającym wypoziomowanie montowanych urządzeń. Dokładny zakres regulacji należy sprawdzić w dokumentacji technicznej Hager.
• Jaki jest materiał szyny? Szyna wykonana jest ze stali ocynkowanej, co zapewnia odporność na korozję oraz wytrzymałość mechaniczną typową dla produktów systemu Orion+.
• Czy szyna nadaje się do montażu w rozdzielnicach innych niż Orion+? Szyna jest dedykowana do systemu Orion+ (BOX‑struct), ale ze względu na standardowy wymiar otworów montażowych może być stosowana także w innych rozdzielnicach modułowych pod warunkiem zachowania zgodności wymiarowej i nośności.
