Szyna TH-Uni-2, stal/ocynk | 43.122 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

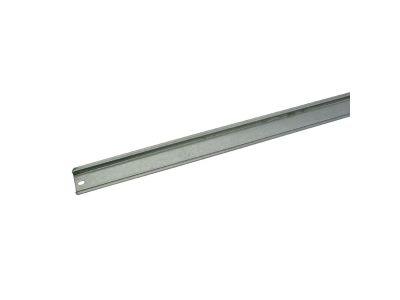

Szyna TH-Uni-2 (symbol 43.122) ze stali ocynkowanej to dedykowany element montażowy do obudów typu Unibox. Przeznaczona do mocowania aparatów modułowych na szynie TH35, oferuje długość 357 mm, co zapewnia optymalne dopasowanie do konkretnych obudów. Powłoka cynkowa chroni przed korozją, gwarantując trwałość w warunkach rozdzielnicowych.

• Długość 357 mm: precyzyjnie dopasowana do obudów Unibox, umożliwia pewne osadzenie aparatury bez konieczności docinania.
• Stal ocynkowana: powłoka cynkowa zwiększa odporność na wilgoć i korozję, wydłużając żywotność szyny w rozdzielnicach.
• Standard TH35: zgodność z profilem 35 mm pozwala na montaż wszystkich typowych aparatów modułowych, styczników, wyłączników i przycisków.
• Sztywna konstrukcja: zapewnia stabilne mocowanie elementów, minimalizując ryzyko luzów podczas pracy urządzeń.
• Łatwy montaż: szyna wyposażona w standardowe otwory mocujące umożliwia szybkie i bezpieczne osadzenie w obudowie.

Zgodność z Normami

Szyna TH-Uni-2 została zaprojektowana zgodnie z europejskimi standardami dla szyn montażowych TH35. Produkt posiada certyfikację CE.

Zastosowanie

Szyna przeznaczona jest do profesjonalnych instalacji elektrycznych w budynkach mieszkalnych, komercyjnych i przemysłowych. Znajduje zastosowanie wszędzie tam, gdzie wymagane jest uporządkowane i bezpieczne mocowanie aparatury modułowej w obudowach Unibox.

• Montaż rozdzielnic głównych i podrozdzielnic w budynkach użyteczności publicznej.
• Instalacja sterowników, styczników i przekaźników w szafach automatyki.
• Mocowanie wyłączników nadprądowych, różnicowoprądowych i przycisków sterowniczych w obudowach Unibox.
• Tworzenie dedykowanych zestawów aparatury w systemach inteligentnego budynku.

Wskazówki Montażowe

Montaż szyny oraz aparatury powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Szynę montuje się na standardowej szynie TH35 wewnątrz obudowy Unibox, mocując ją za pomocą elementów dostarczonych z obudową. Przekroje przewodów należy dobrać zgodnie z obciążeniem prądowym zamontowanych urządzeń. Wszystkie połączenia dokręcać momentem podanym w dokumentacji producenta obudowy.

FAQ

• Czy szyna jest zgodna ze standardową szyną TH35? Tak, szyna TH-Uni-2 jest wykonana w standardzie TH35 (szerokość profilu 35 mm), dzięki czemu pasuje do wszystkich typowych aparatów modułowych i obudów z mocowaniem na szynę.

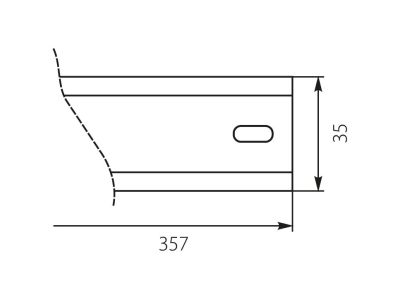

• Jaka jest długość szyny? Długość szyny wynosi 357 mm. Jest to wartość dedykowana do obudów Unibox – przed montażem zaleca się sprawdzenie wymiarów wnęki w obudowie.
• Z jakiego materiału wykonana jest szyna? Szyna wykonana jest ze stali ocynkowanej, co zapewnia odporność na korozję i długą żywotność w typowych warunkach pracy rozdzielnicy (IP20).
