Szyna TH-Uni-1, stal/ocynk | 43.121 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

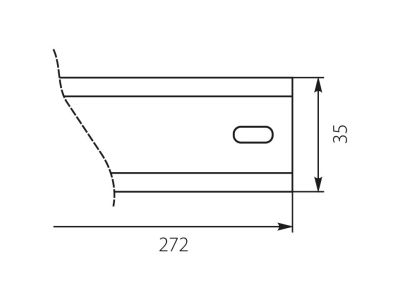

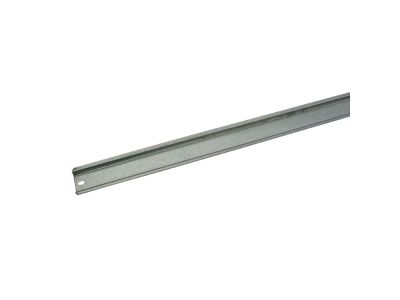

Szyna TH-Uni-1 o symbolu 43.121 to stalowy element montażowy z powłoką ocynkowaną, przeznaczony do mocowania aparatów modułowych z mocowaniem na szynę TH35 w obudowach typu Unibox. Długość 272 mm zapewnia miejsce dla kilku modułów – idealne rozwiązanie do kompaktowych rozdzielnic, gdzie liczy się precyzja wymiarów i stabilność konstrukcji.

• Długość 272 mm: optymalny wymiar do montażu w obudowach Unibox, pozwala na rozmieszczenie kilku aparatów modułowych bez zbędnych luzów.
• Materiał stal/ocynk: powłoka cynkowa zapewnia odporność na korozję w typowych warunkach pracy rozdzielnicy, przedłużając trwałość szyny.
• Dedykowana do obudów Unibox: precyzyjne dopasowanie do systemu obudów Unibox gwarantuje łatwy i stabilny montaż, eliminując potrzebę docinania.
• Kompatybilna z szyną TH35: standard DIN umożliwiający montaż większości aparatury modułowej (wyłączniki, styczniki, przyciski itp.).
• Łatwy montaż: szyna mocowana bezpośrednio w obudowie – bez dodatkowych narzędzi specjalistycznych.

Zgodność z Normami

Szyna TH-Uni-1 została zaprojektowana zgodnie z wymaganiami europejskimi dla szyn montażowych TH35 (standard DIN). Posiada oznaczenie CE, co potwierdza jej zgodność z obowiązującymi dyrektywami dla akcesoriów rozdzielnicowych. Produkt nie wymaga dodatkowych certyfikatów w zakresie bezpieczeństwa elektrycznego, pełni funkcję wyłącznie mechaniczną.

Zastosowanie

Szyna TH-Uni-1 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest solidne i precyzyjne mocowanie aparatury modułowej w obudowach Unibox. Sprawdzi się w instalacjach przemysłowych, budynkach mieszkalnych i biurowych.

• Montaż wyłączników nadprądowych, różnicowoprądowych i styczników w rozdzielnicach Unibox.
• Instalacja przycisków sterowniczych, przełączników i sygnalizatorów na szynie TH35.
• Tworzenie zestawów modułowych w małych rozdzielnicach mieszkaniowych i biurowych.
• Wsparcie dla systemów automatyki budynkowej, np. modułów sterujących i interfejsów komunikacyjnych.

Wskazówki Montażowe

Montaż szyny TH-Uni-1 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Szynę mocuje się w dedykowanych uchwytach obudowy Unibox – nie wymaga wiercenia ani dodatkowych wsporników. Aparaty modułowe zatrzaskują się na szynie zgodnie z instrukcją producenta. Upewnij się, że szyna jest odpowiednio wypoziomowana i zamocowana, aby uniknąć nadmiernych naprężeń. Przekrój przewodów dobierz do prądu obciążenia urządzeń montowanych na szynie.

FAQ

• Czy szyna nadaje się tylko do obudów Unibox? Tak, została zaprojektowana specjalnie do systemu obudów Unibox, co gwarantuje idealne dopasowanie i stabilność. W innych obudowach może wymagać modyfikacji.
• Jaki jest materiał i wykończenie szyny? Szyna wykonana jest ze stali z powłoką ocynkowaną, co zapewnia odporność na korozję w suchych pomieszczeniach rozdzielnicowych.
• Czy długość 272 mm odpowiada konkretnej liczbie modułów 18 mm? Długość 272 mm pozwala na zamontowanie do 15 modułów o szerokości 18 mm (272 / 18 ≈ 15,1). Jest to typowe zastosowanie w małych rozdzielnicach.
