Szyna TH-Uni-0, stal/ocynk | 43.120 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

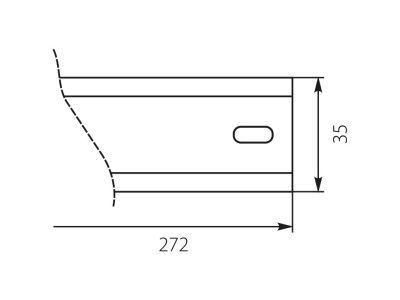

Szyna TH-Uni-0 o symbolu 43.120 to stalowy, ocynkowany element montażowy przeznaczony do mocowania aparatów modułowych w obudowach typu Unibox. Długość 272 mm zapewnia optymalne wykorzystanie przestrzeni montażowej, a powłoka cynkowa gwarantuje odporność na korozję i długą żywotność w rozdzielnicach.

• Długość 272 mm: umożliwia zamontowanie wielu aparatów modułowych w jednym rzędzie, efektywnie wykorzystując wnętrze obudowy.
• Stal z powłoką ocynkowaną: odporna na rdzę i uszkodzenia mechaniczne, zapewnia trwały, stabilny montaż przez cały okres eksploatacji.
• Przeznaczona do obudów Unibox: gwarantuje pasowanie do dedykowanych obudów, co przyspiesza instalację i ujednolica wyposażenie rozdzielnic.
• Profil TH35 (V): kompatybilny z szeroką gamą aparatury modułowej – wyłącznikami, stycznikami, przyciskami, przekładnikami itp.
• Łatwy montaż: szynę mocuje się w obudowie za pomocą fabrycznych otworów lub wciskanych uchwytów (w zależności od modelu obudowy).

Zgodność z Normami

Produkt został zaprojektowany zgodnie z powszechnie przyjętymi wymiarami profilu V (TH35) dla aparatury modułowej. Jako mechaniczny element montażowy nie podlega ocenie zgodności CE w zakresie kompatybilności elektromagnetycznej ani niskonapięciowej – wykonanie ze stali ocynkowanej zapewnia odpowiednią wytrzymałość mechaniczną i odporność korozyjną typową dla tego typu akcesoriów rozdzielnicowych.

Zastosowanie

Szyna TH35 43.120 jest niezbędnym elementem infrastruktury rozdzielnic modułowych. Znajduje zastosowanie wszędzie tam, gdzie wymagany jest uporządkowany i bezpieczny montaż aparatów.

• Montaż aparatów w obudowach Unibox: dedykowane rozwiązanie do szybkiego i pewnego osadzenia wyposażenia elektrycznego.
• Budowa rozdzielnic głównych i podrozdzielnic: szyna pozwala na zamocowanie wyłączników nadprądowych, różnicowoprądowych, styczników i innych modułów.
• Instalacje w szafach sterowniczych: idealna do tworzenia uporządkowanych rzędów aparatury sterującej, sygnalizacyjnej i zasilającej.
• Rozbudowa i modernizacja istniejących układów: możliwość łatwego dodawania nowych aparatów w standardzie TH35 bez konieczności wymiany całej konstrukcji.

Wskazówki Montażowe

Montaż szyny TH35 oraz wszelkich aparatów na niej powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Szynę mocuje się w obudowie Unibox zgodnie z instrukcją producenta – najczęściej za pomocą wkrętów lub zatrzasków. Po zamontowaniu aparatów należy sprawdzić ich stabilne osadzenie na szynie. Podczas dokręcania przewodów oraz mocowania szyny należy stosować momenty dokręcania podane w dokumentacji technicznej producenta. Przekrój przewodów dobiera się do obciążenia prądowego w obwodzie zgodnie z obowiązującymi normami.

FAQ

• Czy szyna posiada jakiekolwiek oznaczenia lub podziałkę ułatwiającą montaż? Szyna jest gładka, bez podziałki – aparaty montuje się za pomocą standardowych zatrzasków na profilu TH35. Wymagane jest zachowanie odpowiednich odstępów między urządzeniami zgodnie z ich dokumentacją.
• Jaki jest stopień ochrony samej szyny? Szyna jest elementem konstrukcyjnym rozdzielnicy – jej stopień ochrony wynika z obudowy (np. IP40 lub IP65 w zależności od modelu Unibox). Sama szyna nie ma nadanego stopnia IP, jednak stal ocynkowana jest odporna na warunki panujące wewnątrz obudowy (wilgoć, zmiany temperatury).
• Czy na jednej szynie można zamontować aparaty różnych producentów? Tak, szyna TH35 (V) jest standardem branżowym – wszystkie aparaty modułowe z szerokością jednostkową 17,5 mm (i jej wielokrotnościami) pasują do profilu szyny, niezależnie od producenta. Należy upewnić się, że długość szyny (272 mm) jest wystarczająca dla planowanej liczby urządzeń.
