Szyna sztyftowa do wyłączników C120/NG125, 3-biegunowa, 15 modułów | 14813 Schneider Electric

Opis i Kluczowe Cechy

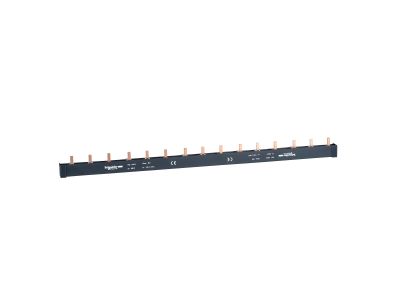

Szyna sztyftowa (grzebieniowa) z gamy Acti 9, symbol 14813, przeznaczona do wyłączników nadprądowych C120 i NG125. Trzybiegunowa konstrukcja o szerokości 15 modułów umożliwia efektywne zasilanie trzech faz w standardowej rozdzielnicy modułowej. Jako akcesorium przyłączeniowe ułatwia rozprowadzenie napięcia do kilku wyłączników bez konieczności wykonywania mostków przewodowych.

• 3-biegunowa (3L): Pozwala na jednoczesne przyłączenie trzech faz (L1, L2, L3) lub fazy z neutralnym, co skraca czas okablowania i zmniejsza ryzyko pomyłek.
• 15 modułów (262,5 mm): Długość dostosowana do standardowych rozdzielnic o liczbie modułów 15 – idealna kompozycja dla typowych układów zabezpieczeń.
• Kompatybilna z wyłącznikami C120 i NG125: Precyzyjny rozstaw i wymiary styków zapewniają pewny kontakt i powtarzalny montaż bez luzów.
• Gama Acti 9: Systemowe akcesorium od sprawdzonego producenta, gwarantujące spójność mechaniczną i elektryczną z pozostałą aparaturą serii.
• Łatwy montaż: Szyna nakładana bezpośrednio na zaciski wyłączników – nie wymaga dodatkowych narzędzi ani docinania na wymiar.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami europejskich norm dla akcesoriów przyłączeniowych aparatury modułowej. Posiada oznaczenie CE i spełnia standardy jakości obowiązujące w gamie Acti 9. Zastosowanie w instalacjach wykonanych według norm IEC/EN potwierdza poprawność działania w obwodach rozdzielczych.

Zastosowanie

Szyna grzebieniowa 14813 jest dedykowana do tworzenia rozdzielnic głównych i podrozdzielnic w budownictwie mieszkaniowym, komercyjnym oraz przemysłowym. Umożliwia szybkie i estetyczne okablowanie wyłączników nadprądowych w układzie trójfazowym.

• Przyłączenie trzech faz do szeregu wyłączników C120 lub NG125 w rozdzielnicy głównej.
• Budowa układów zasilania dla obwodów trójfazowych (np. siła, pompy, klimatyzacja).
• Modernizacja istniejących rozdzielnic – wymiana mostków przewodowych na zintegrowaną szynę szynową.
• Stosowanie w systemach Acti 9 jako uzupełnienie dla wyłączników różnicowoprądowych i nadprądowych.

Wskazówki Montażowe

Montaż szyny grzebieniowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Szynę nakłada się na zaciski górne wyłączników zamontowanych na szynie TH35 (DIN); nie jest wymagane dodatkowe mocowanie. Długość 15 modułów powinna odpowiadać liczbie zajętych pozycji modułowych – nadmiar szyny można skrócić, jednak tylko w miejscach bez styków. Przekrój przewodów podłączonych do wyłączników należy dobrać do prądu obciążenia zgodnie z normą. Po montażu sprawdź dokręcenie wszystkich połączeń śrubowych zgodnie z dokumentacją producenta wyłączników.

FAQ

• Czy szyna 14813 pasuje do wyłączników innych producentów niż Schneider Electric? Szyna została zaprojektowana wyłącznie do wyłączników serii C120 i NG125 z gamy Acti 9 (Schneider Electric). W przypadku innych producentów należy sprawdzić rozstaw styków i szerokość modułową – brak gwarancji poprawnego kontaktu.
• Jaka jest dokładna długość szyny? 15 modułów przy standardowej szerokości modułu 17,5 mm daje długość 262,5 mm. Długość ta odpowiada 15 sąsiednim pozycjom aparatury modułowej na szynie DIN.
• Czy szyna jest izolowana? Czy mogę ją dotykać po zamontowaniu? Szyna sztyftowa nie posiada dodatkowej izolacji na całej długości – metalowe styki są odsłonięte. Po zamontowaniu i założeniu pokrywy rozdzielnicy nie jest dostępna dla użytkownika. Podczas prac pod napięciem należy zachować szczególną ostrożność i stosować środki ochrony indywidualnej.
