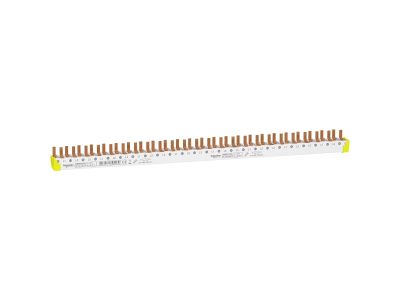

Szyna sztyftowa Acti9 80A 3L+N 24 moduły | A9XPH724 Schneider Electric

Opis i Kluczowe Cechy

Szyna sztyftowa Acti9 A9XPH724 to akcesorium rozdzielnicowe przeznaczone do zasilania aparatury modułowej w instalacjach trójfazowych. Model o prądzie znamionowym 80 A, konfiguracji 3L+N i długości 24 modułów zapewnia bezpieczne i uporządkowane rozprowadzenie napięcia w rozdzielnicy. Produkt marki Schneider Electric (linia Acti9) został zaprojektowany z myślą o niezawodności i łatwym montażu w standardowych szafach na szynę TH35.

• Prąd znamionowy 80 A: Pozwala na bezpieczne zasilanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków szyny zbiorczej.
• Konfiguracja 3L+N: Kompatybilność z instalacjami trójfazowymi wraz z przewodem neutralnym – idealne rozwiązanie dla standardowych rozdzielnic w budynkach komercyjnych i przemysłowych.
• 24 moduły (24 x 18 mm): Długość dopasowana do rozdzielnic o 24 polach – umożliwia podłączenie do 24 aparatów modułowych w jednym rzędzie.
• Wykonanie sztyftowe (pin busbar): Sztywne połączenie z zaciskami aparatów zapewnia pewny i trwały styk elektryczny przy jednoczesnym uproszczeniu montażu.
• System Acti9 Schneider Electric: Gwarancja zgodności z całą gamą aparatury modułowej Acti9 – bezproblemowa integracja w istniejących instalacjach.

Zgodność z Normami

Szyna sztyftowa Acti9 A9XPH724 została wyprodukowana zgodnie z wymaganiami europejskich norm dla akcesoriów rozdzielnicowych oraz posiada certyfikację CE. Producent deklaruje zgodność z dyrektywami niskonapięciowymi, co potwierdza jej bezpieczne stosowanie w instalacjach do 400 V AC.

Zastosowanie

Szyna przeznaczona jest do rozdzielania zasilania w szafach rozdzielczych wyposażonych w szynę TH35. Znajduje zastosowanie wszędzie tam, gdzie wymagane jest zasilenie wielu aparatów modułowych z jednego źródła.

• Rozprowadzanie napięcia 3-fazowego z neutrąlem do wyłączników nadprądowych, różnicowoprądowych i innych aparatów modułowych w rozdzielnicach głównych i podrozdzielnicach.
• Zasilanie styczników modułowych, przekaźników i sterowników PLC w szafach automatyki budynkowej.
• Tworzenie szyn zbiorczych w systemach oświetlenia awaryjnego oraz w instalacjach przemysłowych o umiarkowanym obciążeniu.
• Modernizacja istniejących rozdzielnic – szybka wymiana lub rozbudowa bez konieczności przewodzenia dodatkowych kabli.

Wskazówki Montażowe

Montaż szyny zbiorczej może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie. Szynę należy zamontować na szynie TH35 (DIN 35 mm) zgodnie z instrukcją producenta. Przed wciśnięciem szyny w aparaty upewnij się, że wszystkie styki są prawidłowo ustawione. Moment dokręcania zacisków aparatów – stosuj się do dokumentacji technicznej poszczególnych urządzeń. Przekrój przewodów doprowadzających dobierz do prądu 80 A oraz zabezpieczeń nadprądowych. Po montażu sprawdź ciągłość i izolację.

FAQ

• Czy szyna A9XPH724 jest kompatybilna z aparatami innych producentów? Tak, pod warunkiem że aparaty posiadają standardowe zaciski do szyn sztyftowych o rozstawie 18 mm i są montowane na szynie TH35. Szyna została zaprojektowana zgodnie z wymiarami DIN, co zapewnia szeroką kompatybilność.
• Jaki stopień ochrony ma ta szyna? Producent nie podaje konkretnej wartości IP. W standardowej rozdzielnicy szyna znajduje się wewnątrz obudowy, dlatego nie jest narażona na bezpośredni kontakt. Przy montażu upewnij się, że obudowa rozdzielnicy zapewnia wymagany stopień ochrony (np. IP40) dla całej instalacji.
• Czy szyna nadaje się do zasilania obwodów jednofazowych? Tak, można wykorzystać tylko jedną fazę i neutral. Prąd 80 A dotyczy każdego przewodu fazowego, więc w konfiguracji 1-fazowej maksymalny obciążenie jednej fazy wciąż wynosi 80 A.
