Szyna profilowa typ C ocynk. perf. PCPS165U szer: 35mm dł. (2m) 054856 | 05104381 PROTEC.class

Alternatywny kod produktu: 054856

Opis i Kluczowe Cechy

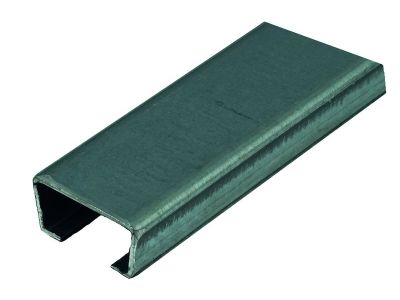

Szyna profilowa typ C ocynkowana ogniowo PCPS165U (symbol 05104381) to stalowy ceownik o szerokości 35 mm i długości 2 m, przeznaczony do profesjonalnego montażu przewodów i rur w instalacjach elektrycznych. Nieperforowana konstrukcja zapewnia maksymalną sztywność i odporność na obciążenia. Szerokość szczeliny 16,5 mm umożliwia stosowanie standardowych śrub i elementów złącznych.

• Materiał – stal ocynkowana ogniowo: wysoka odporność korozyjna i długa żywotność nawet w trudnych warunkach środowiskowych (np. w rozdzielnicach narażonych na wilgoć).
• Szerokość profilu 35 mm: kompatybilność z typowymi uchwytami i akcesoriami montażowymi stosowanymi w instalacjach niskiego napięcia.
• Długość 2 m: optymalny wymiar do cięcia na wymiar bez zbędnych odpadów, umożliwia elastyczne dopasowanie do rozdzielnicy lub konstrukcji wsporczej.
• Szczelina 16,5 mm (nieperforowana): stabilne prowadzenie śrub i nakrętek bez ryzyka przesuwania się w perforacji, co zwiększa pewność mocowania.
• Kształt ceownika typ C: łatwość łączenia z innymi profilami i systemami montażowymi, szybki montaż na szynie TH35 lub bezpośrednio w konstrukcji.

Zgodność z Normami

Szyna profilowa PCPS165U została wyprodukowana zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Produkt spełnia wymagania stawiane elementom montażowym w instalacjach elektrycznych i telekomunikacyjnych.

Zastosowanie

Szyna profilowa typ C znajduje zastosowanie wszędzie tam, gdzie wymagane jest solidne i powtarzalne mocowanie przewodów, rur, listew zaciskowych oraz aparatury rozdzielczej. Idealna do budowy konstrukcji wsporczych w rozdzielnicach i szafach sterowniczych.

• Mocowanie wiązek przewodów i rur osłonowych w rozdzielnicach głównych i podrozdzielnicach.
• Konstrukcja wsporcza dla aparatury modułowej (wyłączniki, styczniki, przekażniki) montowanej na szynie DIN.
• Systemy prowadzenia kabli w szafach sterowniczych i automatyce przemysłowej.
• Punkty mocowania dla opraw oświetleniowych, czujników i innych urządzeń w instalacjach budynkowych.

Wskazówki Montażowe

Montaż szyny profilowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac odłączyć napięcie w strefie montażu. Szynę należy mocować na szynie TH35 (DIN) lub bezpośrednio do podłoża za pomocą odpowiednich śrub i kołków. Przekrój użytych łączników dostosować do przewidywanego obciążenia mechanicznego. Momenty dokręcania stosować zgodnie z dokumentacją producenta. Nie przekraczać dopuszczalnego obciążenia liniowego profilu.

FAQ

• Czy szyna PCPS165U jest perforowana? Nie. W odróżnieniu od wariantów PCPS11G i PCPS165G, model PCPS165U jest nieperforowany – posiada jedynie szczelinę ciągłą o szerokości 16,5 mm. Zapewnia to większą sztywność i stabilność mocowania.
• Jaki materiał i sposób zabezpieczenia antykorozyjnego zastosowano? Szyna wykonana jest ze stali ocynkowanej ogniowo (zanurzeniowo-ogniowo). Powłoka cynkowa zapewnia trwałą ochronę przed korozją, nawet w środowiskach o podwyższonej wilgotności.
• Do jakiego typu aparatury mogę użyć tej szyny? Szyna profilowa typ C jest uniwersalna – służy do mocowania przewodów, rur, listew zaciskowych oraz jako podstawa dla szyn DIN. Można na niej montować typowe akcesoria instalacyjne (np. uchwyty kablowe, opaski).
