Szyna profilowa TS PHPS75G Wys: 7,5mm dł: (2m) 054857 | 05104382 PROTEC.class

Alternatywny kod produktu: 054857

Opis i Kluczowe Cechy

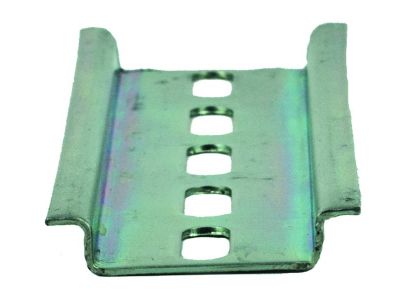

Szyna profilowa TS PHPS75G (symbol 05104382) to perforowany element montażowy o wysokości 7,5 mm i długości 2 metrów, przeznaczony do mocowania aparatury modułowej w rozdzielnicach. Wykonana z ocynkowanej galwanicznie stali, zapewnia trwałość i odporność na korozję w standardowych warunkach pracy. Szerokość 35 mm gwarantuje kompatybilność z większością urządzeń modułowych na rynku.

• Perforacja (otwory 5,2×18 mm): Umożliwia szybkie i pewne mocowanie oraz precyzyjne pozycjonowanie aparatów bez dodatkowego wiercenia, co skraca czas instalacji.
• Wysokość 7,5 mm: Niski profil ułatwia montaż w płytkich rozdzielnicach, zachowując jednocześnie wystarczającą sztywność dla typowej aparatury modułowej.
• Długość 2 m: Pozwala na swobodne przycięcie do potrzebnego wymiaru (np. 8 modułów, 12 modułów) bez strat materiału.
• Ocynkowana galwanicznie: Warstwa cynku chroni przed korozją, wydłużając żywotność szyny w środowisku rozdzielnicy o normalnej wilgotności.
• Szerokość 35 mm: Standard DIN zgodny z wymaganiami większości producentów aparatury modułowej (styczniki, wyłączniki, przyciski), co zapewnia uniwersalność zastosowania.

Zgodność z Normami

Szyna profilowa PHPS75G jest wykonana zgodnie z normą DIN EN 60715, określającą wymiary i właściwości mechaniczne szyn montażowych TH35 dla aparatury modułowej. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Dzięki standardowym wymiarom i perforacji szyna PHPS75G sprawdza się w różnych scenariuszach instalacyjnych w budynkach mieszkalnych, komercyjnych i przemysłowych.

• Montaż aparatury modułowej (wyłączniki nadprądowe, różnicowoprądowe, styczniki) w rozdzielnicach głównych i podrozdzielnicach.
• Mocowanie przycisków sterowniczych, przełączników i przekaźników w szafach sterowniczych i automatyce budynkowej.
• Tworzenie tymczasowych stanowisk pomiarowych lub serwisowych – łatwe przycięcie na żądany wymiar i szybki demontaż.
• Wspomaganie organizacji przewodów w rozdzielnicy – szyna może być również wykorzystana jako element nośny dla listew zaciskowych lub kanałów kablowych.

Wskazówki Montażowe

Montaż szyny profilowej oraz mocowanie na niej aparatury powinno być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Szynę mocuje się do obudowy rozdzielnicy za pomocą odpowiednich wkrętów (np. M4 lub M5) w wyznaczonych punktach – odległość otworów montażowych należy dostosować do konstrukcji rozdzielnicy. Po zamontowaniu szyny zaleca się sprawdzenie jej wypoziomowania i stabilności. Aparaturę modułową zakłada się na szynę przez zatrzaśnięcie, a w przypadku perforacji – również przez zablokowanie w otworze kotwiącym. Przekrój przewodów doprowadzonych do aparatów należy dobrać zgodnie z obowiązującymi normami i prądem obciążenia.

FAQ

• Czy szyna PHPS75G jest perforowana? Tak, jest to szyna perforowana z otworami 5,2×18 mm, co umożliwia dodatkowe mocowanie aparatury przy pomocy zatrzasków sprężynowych lub wkrętów.
• Jaka jest długość szyny? Szyna ma długość 2 metrów. Można ją przyciąć na dowolny wymiar przy użyciu piły do metalu lub nożyc, pamiętając o bezpiecznym opiłowaniu ostrych krawędzi.
• Do jakiej normy jest wykonana? Szyna spełnia wymagania normy DIN EN 60715 (odpowiednik PN-EN 60715), która określa wymiary (szer. 35 mm, wys. 7,5 mm) oraz właściwości mechaniczne szyn TH35.
