Szyna profilowa TS PHPS15G Wys: 15mm dł: (2m) 054859 | 05104384 PROTEC.class

Alternatywny kod produktu: 054859

Opis i Kluczowe Cechy

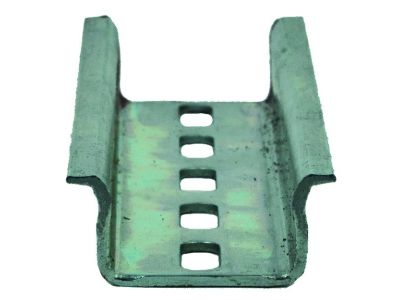

Szyna profilowa TS PHPS15G (symbol katalogowy 05104384) o wysokości 15 mm i długości 2 m to perforowany profil montażowy przeznaczony do mocowania urządzeń instalacyjnych oraz aparatury modułowej. Szerokość 35 mm zapewnia zgodność z typowymi systemami rozdzielnicowymi, a ocynkowane galwanicznie wykonanie gwarantuje odporność na korozję i długą żywotność.

• Perforacja otworami 5,2×18 mm: ułatwia szybki montaż przewodów i uchwytów, a także poprawia wentylację wewnątrz rozdzielnicy.
• Wysokość profilu 15 mm: umożliwia montaż zarówno standardowej aparatury modułowej, jak i elementów o większej wysokości (np. styczników z osprzętem).
• Długość 2 metry: idealna do zastosowań w rozdzielnicach o standardowych wymiarach, pozwala na dowolne przycięcie do potrzebnej długości.
• Ocynkowane galwanicznie: zabezpiecza przed korozją i działaniem wilgoci w warunkach normalnych (praca wewnątrz rozdzielnicy).
• Zgodna z normą DIN EN 60715: gwarantuje kompatybilność z aparaturą modułową produkowaną w standardzie DIN.

Zgodność z Normami

Szyna profilowa TS PHPS15G spełnia wymagania normy DIN EN 60715, co zapewnia kompatybilność mechaniczną z urządzeniami montowanymi na szynie TH35 (35 mm). Produkt posiada certyfikat CE.

Zastosowanie

Szyna profilowa przeznaczona jest do tworzenia konstrukcji nośnych w rozdzielnicach i szafach sterowniczych, na których montuje się aparaturę modułową.

• Montaż wyłączników nadprądowych, różnicowoprądowych i styczników w rozdzielnicach mieszkaniowych i przemysłowych.
• Instalacja przycisków sterowniczych, przełączników i sygnalizatorów w szafach sterowniczych.
• Budowa prefabrykowanych zestawów rozdzielnicowych z wykorzystaniem gotowych profili perforowanych.
• Stosowanie w systemach automatyki budynkowej do mocowania modułów sterujących i przekaźników.

Wskazówki Montażowe

Montaż szyny profilowej oraz urządzeń na niej zamocowanych może być wykonywany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie zasilania. Szynę należy mocować do konstrukcji rozdzielnicy za pomocą odpowiednich uchwytów lub wkrętów, dbając o jej wypoziomowanie i stabilność. Długość szyny można przyciąć do potrzebnego wymiaru przy użyciu piły do metalu. Przekrój przewodów i momenty dokręcania elementów mocujących należy dobrać zgodnie z dokumentacją techniczną producenta urządzeń montowanych na szynie.

FAQ

• Czy szyna jest ocynkowana? Tak, profil TS PHPS15G jest ocynkowany galwanicznie, co zapewnia odporność na korozję w normalnych warunkach pracy wewnątrz rozdzielnicy.
• Jaki jest wymiar otworów perforacji? Otwory mają wymiary 5,2×18 mm, co umożliwia łatwe mocowanie przewodów i akcesoriów montażowych.
• Czy szynę można przyciąć na wymiar? Tak, profil o długości 2 m można skrócić do dowolnej długości za pomocą standardowych narzędzi do metalu, np. piły do metalu.
