Szyna prądowa S54 3F-12, szara | 45.312 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

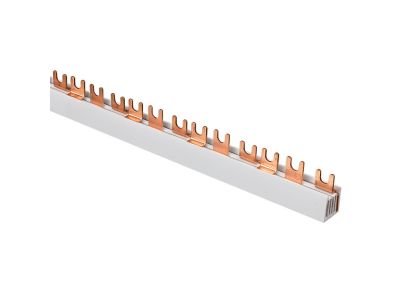

Szyna prądowa S54 3F-12 marki Elektro-Plast to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o efektywnym i bezpiecznym rozdziale energii w rozdzielnicach niskiego napięcia. Model ten jest szyną trójfazową (3F), co pozwala na równoległe zasilanie rzędów aparatury modułowej przy zachowaniu przejrzystości instalacji. Wykonanie z wysokogatunkowej miedzi gwarantuje doskonałą przewodność elektryczną oraz minimalizację strat energii wynikających z rezystancji styku.

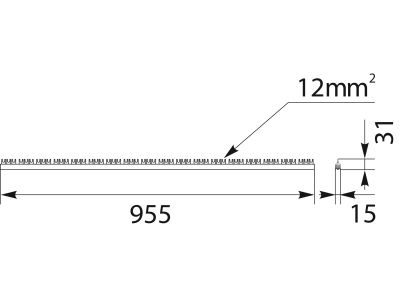

• Konstrukcja 12-modułowa: Długość szyny została zoptymalizowana do połączenia 12 standardowych modułów, co odpowiada szerokości jednego rzędu w typowych rozdzielnicach domowych i przemysłowych.
• Izolacja dielektryczna: Zastosowanie trwałego tworzywa izolacyjnego w kolorze szarym zapewnia ochronę przed dotykiem bezpośrednim oraz zapobiega powstawaniu łuków elektrycznych między fazami.
• Typ widelcowy/sztyftowy: Konstrukcja przystosowana jest do współpracy z najpopularniejszymi zaciskami wyłączników nadprądowych i różnicowoprądowych typu "S".

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Szyna spełnia wymagania normy PN-EN 61439-1, co potwierdza jej przydatność do stosowania w profesjonalnych zestawach rozdzielczych i sterowniczych. Materiały użyte do produkcji izolacji charakteryzują się wysoką odpornością termiczną oraz właściwościami samogasnącymi, co jest kluczowe dla zachowania bezpieczeństwa przeciwpożarowego wewnątrz rozdzielnicy.

Zastosowanie

Szyna prądowa S54 3F-12 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, zarówno w budownictwie mieszkaniowym, jak i obiektach komercyjnych. Jest niezastąpiona przy montażu:

• Wyłączników nadmiarowoprądowych (MCB) w układach trójfazowych.
• Wyłączników różnicowoprądowych (RCCB) wymagających stabilnego mostkowania zasilania.
• Ochronników przepięć oraz innej aparatury modułowej montowanej na szynie DIN (TH35).

Dzięki zastosowaniu szyny miedzianej, instalator eliminuje konieczność tworzenia pracochłonnych mostków z przewodów giętkich, co znacząco skraca czas montażu i podnosi estetykę wykonania prefabrykacji rozdzielnicy.

Wskazówki Montażowe

Podczas instalacji szyny S54 3F-12 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Moment dokręcania: Zaciski aparatów, do których wprowadzana jest szyna, powinny być dokręcone z momentem określonym przez producenta aparatury (zazwyczaj od 2,0 do 3,5 Nm), aby zapewnić trwały styk i uniknąć przegrzewania się połączenia.
• Docinanie: W przypadku konieczności skrócenia szyny, należy użyć odpowiednich narzędzi do cięcia miedzi i tworzyw sztucznych, a następnie dokładnie oczyścić krawędzie z opiłków metalu, które mogłyby spowodować zwarcie.
• Zaślepki końcowe: Zaleca się stosowanie dedykowanych zaślepek bocznych, które gwarantują zachowanie odpowiedniego stopnia ochrony IP i izolują odsłonięte części miedziane na końcach szyny.

FAQ

• Czy szyna pasuje do aparatury wszystkich producentów? Szyna S54 jest zaprojektowana w standardzie modułowym, co oznacza kompatybilność z większością aparatów typu "S" dostępnych na rynku, posiadających standardowe zaciski windowe lub śrubowe.
• Z jakiego materiału wykonane są styki? Wszystkie elementy przewodzące wykonane są z miedzi elektrolitycznej, co zapewnia najwyższe parametry przewodzenia prądu znamionowego.
• Czy szyna wymaga dodatkowej konserwacji? Nie, poprawnie zamontowana i dokręcona szyna nie wymaga konserwacji, jednak zaleca się okresowy przegląd termowizyjny rozdzielnicy w celu weryfikacji poprawności styków pod obciążeniem.
