Szyna prądowa S54 1F-16, szara | 45.116 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

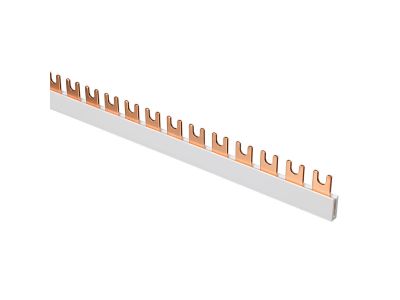

Szyna prądowa S54 1F-16 (symbol 45.116) w kolorze szarym to element rozdzielnicy służący do dystrybucji napięcia fazowego pomiędzy aparaturą modułową. Zaprojektowana z myślą o systemie S54, zapewnia szybkie i bezpieczne zasilanie kolejnych urządzeń bez konieczności stosowania dodatkowych przewodów. Dzięki kompaktowej konstrukcji oszczędza miejsce w rozdzielnicy i ułatwia estetyczne prowadzenie instalacji.

• Kompatybilność z systemem S54: dedykowana do aparatury modułowej serii S54 – gwarantuje bezproblemowy montaż i pewne połączenie elektryczne bez użycia narzędzi.
• Oznaczenie 1F-16: przystosowana do jednej fazy, umożliwia łatwą identyfikację i dystrybucję zasilania w obwodach jednofazowych.
• Kolorystyka szara: neutralny wygląd ułatwiający oznaczenie fazy (zgodnie z przyjętą konwencją kolorystyczną) i czytelność w rozdzielnicy.
• Montaż na szynie TH35: standardowe mocowanie w rozdzielnicach modułowych – szybka instalacja i możliwość rozbudowy.
• Izolacja z wysokiej jakości tworzywa: zapewnia bezpieczeństwo użytkowania i odporność na warunki panujące wewnątrz rozdzielnicy.

Zgodność z Normami

Produkt zaprojektowany i wykonany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE potwierdzające zgodność z wymogami Unii Europejskiej. Montaż i eksploatacja zgodnie z przeznaczeniem gwarantują bezpieczną pracę instalacji.

Zastosowanie

Szyna prądowa S54 znajduje zastosowanie w rozdzielnicach budynkowych i przemysłowych jako element magistrali zasilającej dla aparatury modułowej. Szczególnie polecana w instalacjach wymagających przejrzystego i uporządkowanego rozprowadzenia fazy.

• Zasilanie wyłączników nadprądowych, różnicowoprądowych i styczników w rozdzielnicach mieszkaniowych i biurowych.
• Dystrybucja napięcia fazowego do układów automatyki budynkowej i sterowania oświetleniem.
• Łączenie zasilania w obwodach gniazd wtyczkowych i odbiorników stałych.
• Budowa przejrzystych tablic rozdzielczych w systemie S54 – ułatwienie późniejszej rozbudowy i serwisu.

Wskazówki Montażowe

Montaż szyny prądowej oraz wszelkie prace w rozdzielnicy mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i zabezpiecz przed przypadkowym załączeniem. Szynę montuje się na szynie TH35 (DIN) zgodnie z instrukcją producenta. Przewody przyłączane do szyny należy dostosować przekrojem do spodziewanego obciążenia. Wszelkie połączenia dokręcaj momentem zalecanym w dokumentacji technicznej. Po zakończeniu montażu sprawdź poprawność połączeń przed ponownym załączeniem napięcia.

FAQ

• Czy szyna S54 1F-16 umożliwia podłączenie aparatury innych producentów? Szyna została zaprojektowana głównie dla systemu S54, ale kompatybilność z innymi urządzeniami modułowymi (montowanymi na szynie TH35) zależy od konstrukcji ich zacisków. Zalecamy weryfikację w dokumentacji technicznej konkretnego urządzenia.

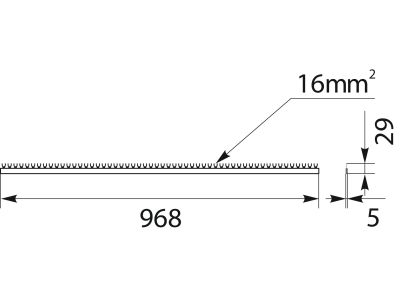

• Jaka jest długość szyny? Producent oznacza szynę jako 1F-16, co sugeruje przystosowanie do 16 modułów (1 moduł = 17,5 mm), jednak dokładny wymiar należy sprawdzić na opakowaniu lub w karcie katalogowej – nie podajemy go bez potwierdzenia źródłowego.
• Czy szyna wymaga dodatkowego zabezpieczenia przed zwarciem? Szyna pełni rolę magistrali rozdzielczej – zabezpieczenie nadprądowe obwodu musi być zapewnione przez odpowiedni wyłącznik nadprądowy umieszczony przed szyną (zgodnie z projektem instalacji).
