Szyna prądowa S54 1F-12, szara | 45.112 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

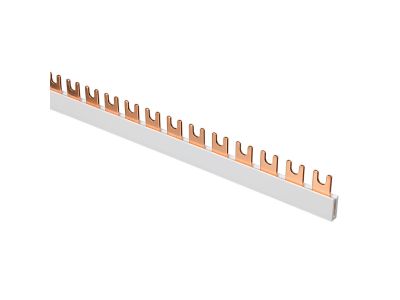

Szyna prądowa S54 1F-12 marki Elektro-Plast to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o efektywnym i bezpiecznym rozdziale energii w rozdzielnicach niskiego napięcia. Jest to szyna jednofazowa (1F) o długości odpowiadającej 12 modułom, co pozwala na szybkie i uporządkowane połączenie do 12 aparatów elektrycznych typu S, takich jak wyłączniki nadprądowe czy różnicowoprądowe. Wykonanie z wysokiej jakości miedzi gwarantuje doskonałą przewodność elektryczną oraz minimalizację strat energii wynikających z rezystancji styku. Izolowana obudowa w kolorze szarym zapewnia wysoki poziom bezpieczeństwa, chroniąc instalatora przed przypadkowym dotknięciem części pod napięciem.

• Konstrukcja 1-fazowa: Umożliwia mostkowanie aparatów w obrębie jednej fazy, co znacząco upraszcza okablowanie wewnątrz rozdzielnicy.
• Materiał przewodzący: Zastosowanie czystej miedzi przekłada się na wysoką obciążalność prądową i trwałość mechaniczną połączeń.
• Izolacja dielektryczna: Wytrzymałe tworzywo sztuczne zapewnia odpowiedni stopień ochrony i odporność na przebicia elektryczne.
• Modułowość: Standardowa długość 12 modułów idealnie pasuje do typowych rzędów w rozdzielnicach natynkowych i podtynkowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu łączeniowego niskiego napięcia. Szyna spełnia wymagania bezpieczeństwa pozwalające na jej stosowanie w instalacjach domowych oraz przemysłowych. Wykorzystanie certyfikowanych materiałów izolacyjnych oraz miedzi o wysokim stopniu czystości gwarantuje, że produkt jest odporny na starzenie termiczne oraz posiada odpowiednią wytrzymałość zwarciową, co jest kluczowe dla stabilności całej instalacji elektrycznej.

Zastosowanie

Szyna prądowa S54 1F-12 znajduje szerokie zastosowanie w nowoczesnym elektroinstalatorstwie. Jest niezastąpiona przy montażu aparatury modułowej na szynach montażowych DIN (TH35). Dzięki swojej konstrukcji eliminuje konieczność tworzenia uciążliwych mostków z przewodów giętkich (linek) z tulejkami, co nie tylko estetyzuje wnętrze rozdzielnicy, ale przede wszystkim zwiększa niezawodność połączeń poprzez redukcję liczby punktów styku. Idealnie sprawdza się w:

• Rozdzielnicach mieszkaniowych przy łączeniu wyłączników nadmiarowo-prądowych.
• Szafach sterowniczych automatyki budynkowej.
• Modernizacjach istniejących instalacji, gdzie wymagana jest szybka reorganizacja zasilania modułów.

Wskazówki Montażowe

Podczas montażu szyny S54 1F-12 należy zwrócić uwagę na kilka kluczowych aspektów technicznych, aby zapewnić długotrwałą i bezawaryjną pracę układu:

• Docisk zacisków: Należy upewnić się, że zęby szyny są prawidłowo osadzone w zaciskach windowych aparatów. Zaleca się stosowanie odpowiedniego momentu dokręcania wskazanego przez producenta aparatury (zazwyczaj od 2 Nm do 3,5 Nm).
• Cięcie na wymiar: W przypadku konieczności skrócenia szyny, należy precyzyjnie dociąć miedziany płaskownik oraz izolację, pamiętając o zachowaniu odpowiednich odstępów izolacyjnych na końcach szyny.
• Zaślepki końcowe: Po docięciu szyny bezwzględnie należy zastosować dedykowane zaślepki końcowe, aby zapobiec przypadkowemu porażeniu prądem.
• Czystość styków: Przed montażem warto sprawdzić, czy powierzchnia miedzi jest wolna od zanieczyszczeń i tlenków, co zapewni optymalny przepływ prądu.

FAQ

1. Czy szynę można stosować z aparatami różnych producentów?
Tak, szyna S54 1F-12 jest kompatybilna z większością standardowej aparatury modułowej typu S dostępnej na rynku, o ile rozstaw zacisków odpowiada standardowi modułowemu 18 mm.

2. Czy szyna nadaje się do układów trójfazowych?
Prezentowany model jest szyną jednofazową (1F). Do układów trójfazowych należy zastosować szynę 3-fazową (3F), która posiada odpowiednio odizolowane tory dla każdej z faz.

3. Jaki jest kolor izolacji szyny?
Szyna posiada izolację w kolorze szarym, co jest standardem estetycznym pasującym do większości obudów aparatów elektrycznych.
