Szyna prądowa S54 1F -10, szara | 45.110 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

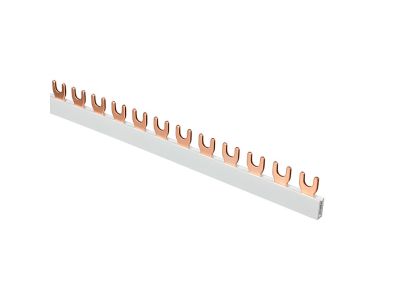

Szyna prądowa S54 1F-10 marki Elektro-Plast to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o efektywnym i bezpiecznym rozdziale energii w rozdzielnicach niskiego napięcia. Wykonana z wysokogatunkowej miedzi o doskonałej przewodności elektrycznej, szyna ta umożliwia stabilne połączenie aparatury modułowej typu S, takiej jak wyłączniki nadprądowe czy różnicowoprądowe. Dzięki zastosowaniu pełnej izolacji zewnętrznej, produkt minimalizuje ryzyko przypadkowego dotyku części pod napięciem, co znacząco podnosi standardy bezpieczeństwa pracy instalatora oraz późniejszej eksploatacji systemu.

• Konstrukcja jednofazowa (1F): Przeznaczona do zasilania rzędu aparatów pracujących w obrębie jednej fazy.
• Wysoka jakość miedzi: Zastosowanie miedzianego przewodnika gwarantuje niską rezystancję styku oraz minimalne straty cieplne podczas przepływu prądu znamionowego.
• Izolacja ochronna: Wytrzymałe tworzywo sztuczne w kolorze szarym zapewnia odpowiednią sztywność dielektryczną i odporność na uszkodzenia mechaniczne.
• Modułowość: Długość szyny dostosowana do 10 modułów pozwala na szybką konfigurację standardowych rozdzielnic bez konieczności uciążliwego docinania przy mniejszych instalacjach.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu łączeniowego niskiego napięcia. Szyna prądowa S54 spełnia wymagania bezpieczeństwa potwierdzone certyfikatami, co pozwala na jej stosowanie w instalacjach domowych, komercyjnych oraz przemysłowych. Zastosowane materiały izolacyjne są samogasnące i odporne na wysokie temperatury, co jest kluczowe w przypadku wystąpienia przeciążeń w układzie elektrycznym.

Zastosowanie

Szyna prądowa S54 1F-10 znajduje szerokie zastosowanie w nowoczesnym elektroinstalatorstwie. Jest niezastąpiona wszędzie tam, gdzie liczy się estetyka wykonania rozdzielnicy oraz pewność połączeń elektrycznych. Główne obszary wykorzystania to:

• Łączenie wyłączników nadmiarowo-prądowych w rzędach rozdzielnic modułowych.
• Integracja aparatury sterowniczej i zabezpieczającej w szafach sterowniczych.
• Modernizacja istniejących instalacji elektrycznych w celu zastąpienia tradycyjnych mostków z przewodów typu linka lub drut.
• Zasilanie grup odbiorników w budownictwie wielorodzinnym i obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż szyny S54 jest intuicyjny, jednak wymaga zachowania dobrych praktyk inżynierskich. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Szynę należy umieścić w zaciskach windowych lub klatkowych aparatów modułowych. Kluczowe jest zachowanie odpowiedniego momentu dokręcania śrub zaciskowych, zgodnie ze specyfikacją producenta aparatury (zazwyczaj od 2 Nm do 3,5 Nm), aby uniknąć poluzowania styku i przegrzewania się połączenia. W przypadku konieczności skrócenia szyny, należy użyć odpowiednich narzędzi do cięcia miedzi i tworzyw sztucznych, a następnie zabezpieczyć końce dedykowanymi zaślepkami końcowymi, aby utrzymać wymagany stopień ochrony i odstępy izolacyjne.

FAQ

• Czy szyna S54 1F-10 pasuje do aparatów wszystkich producentów? Szyna jest zaprojektowana w standardzie modułowym, co oznacza kompatybilność z większością aparatów typu S dostępnych na rynku, posiadających standardowe zaciski.
• Z jakiego materiału wykonany jest przewodnik? Przewodnik wykonany jest z miedzi elektrolitycznej, co zapewnia optymalne parametry przesyłu energii.
• Czy szyna wymaga stosowania dodatkowych izolatorów? Szyna jest fabrycznie izolowana, jednak po jej ewentualnym docięciu zaleca się stosowanie dedykowanych zaślepek bocznych dla zachowania pełnego bezpieczeństwa.
