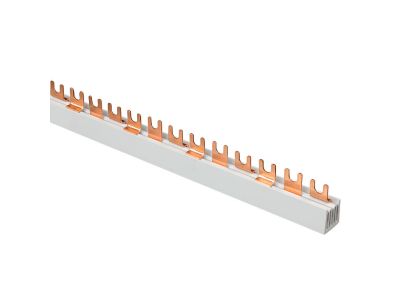

Szyna prądowa S18 3F -10, szara | 45.188 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Szyna prądowa S18 3F -10 marki Elektro-Plast to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o efektywnym i bezpiecznym rozdziale energii w rozdzielnicach niskiego napięcia. Wykonana z wysokiej jakości miedzi o doskonałej przewodności elektrycznej, szyna ta umożliwia stabilne połączenie aparatury modułowej typu S, takiej jak wyłączniki nadprądowe, różnicowoprądowe czy ochronniki przepięć. Konstrukcja trójfazowa (3F) pozwala na równomierne obciążenie faz i znaczną oszczędność miejsca wewnątrz obudowy, eliminując konieczność stosowania tradycyjnych mostków z przewodów giętkich.

• Materiał przewodzący: Wysokogatunkowa miedź gwarantująca niską rezystancję styku i minimalne straty mocy.
• Izolacja: Wytrzymałe tworzywo sztuczne o wysokiej odporności termicznej i dielektrycznej, zapewniające pełne bezpieczeństwo użytkowania.

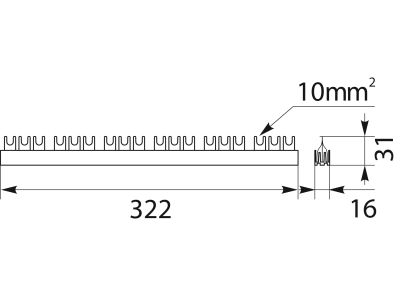

• Konstrukcja: Szyna 10-modułowa, zoptymalizowana pod kątem standardowych rozstawów aparatury modułowej.
• Kolorystyka: Estetyczne szare wykończenie izolacji, ułatwiające identyfikację wewnątrz rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Szyna spełnia wymagania dotyczące osprzętu łączeniowego niskiego napięcia, co potwierdza jej przydatność do profesjonalnych instalacji budynkowych i przemysłowych. Zastosowane materiały izolacyjne są samogasnące i odporne na prądy pełzające, co minimalizuje ryzyko wystąpienia awarii w przypadku przeciążeń instalacji.

Zastosowanie

Szyna prądowa S18 3F -10 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie kluczowa jest niezawodność i przejrzystość montażu. Jest idealnym rozwiązaniem dla:

• Rozdzielnic domowych: Łączenie wyłączników nadmiarowo-prądowych w tablicach mieszkaniowych.
• Automatyki przemysłowej: Zasilanie grup aparatów sterowniczych i zabezpieczających w szafach sterowniczych.
• Modernizacji instalacji: Szybka wymiana starych systemów mostkowania na nowoczesne, izolowane szyny grzebieniowe.

Wskazówki Montażowe

Prawidłowy montaż szyny prądowej jest kluczowy dla zachowania parametrów bezpieczeństwa instalacji. Podczas prac należy zwrócić uwagę na następujące aspekty:

• Dopasowanie: Przed montażem należy upewnić się, że rozstaw widełek lub zębów szyny odpowiada zaciskom montowanej aparatury modułowej.
• Moment dokręcania: Śruby zaciskowe w aparatach powinny być dokręcone z momentem zalecanym przez producenta aparatury, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń.
• Cięcie: W przypadku konieczności skrócenia szyny, należy użyć odpowiednich narzędzi, a następnie dokładnie oczyścić krawędzie i zabezpieczyć końce szyny dedykowanymi zaślepkami izolacyjnymi.
• Czystość: Należy dbać o czystość powierzchni miedzianych, aby uniknąć zwiększonej rezystancji na stykach.

FAQ

1. Czy szyna S18 3F -10 pasuje do wyłączników wszystkich producentów?
Szyna jest przystosowana do standardowej aparatury typu S. Zaleca się jednak sprawdzenie kompatybilności zacisków (widełkowe lub kołkowe) konkretnego modelu wyłącznika przed zakupem.

2. Jakie jest główne zadanie izolacji w tej szynie?
Izolacja chroni instalatora przed przypadkowym dotknięciem części pod napięciem oraz zapobiega powstawaniu zwarć międzyfazowych oraz zwarć do obudowy rozdzielnicy.

3. Czy szynę można stosować w instalacjach jednofazowych?
Model ten jest dedykowany do układów trójfazowych (3F). Do instalacji jednofazowych zaleca się stosowanie szyn jednotorowych (1F) w celu optymalizacji kosztów i miejsca.
