Szyna prądowa S12 3F-16, szara | 45.321 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

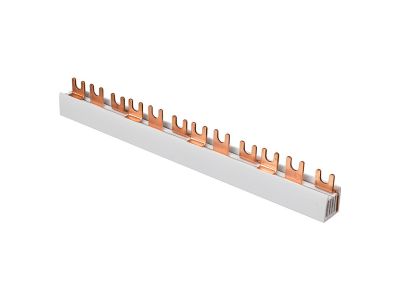

Szyna prądowa S12 3F-16 marki Elektro-Plast to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o efektywnym i bezpiecznym rozdziale energii w rozdzielnicach niskiego napięcia. Wykonana z wysokogatunkowej miedzi o doskonałej przewodności elektrycznej, szyna ta umożliwia stabilne połączenie wyłączników nadprądowych, różnicowoprądowych oraz innych aparatów modułowych typu S. Konstrukcja trójfazowa (3F) pozwala na uporządkowane i estetyczne mostkowanie aparatury, eliminując konieczność stosowania tradycyjnych mostków z przewodów, co znacząco redukuje ryzyko wystąpienia błędów montażowych oraz przegrzewania się styków.

• Materiał przewodzący: Czysta miedź gwarantująca minimalną rezystancję styku i wysoką obciążalność prądową.
• Izolacja: Wytrzymałe tworzywo sztuczne w kolorze szarym, zapewniające pełną ochronę przed dotykiem bezpośrednim oraz odpowiednią wytrzymałość dielektryczną.
• Konstrukcja: Szyna sztyftowa (widełkowa/bolcowa) przystosowana do standardowych zacisków aparatury modułowej.
• Estetyka i porządek: Zastosowanie szyny prądowej pozwala na zachowanie przejrzystości wewnątrz rozdzielnicy, co ułatwia późniejszą konserwację i serwisowanie instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Szyna spełnia wymagania dotyczące osprzętu do łączenia obwodów niskiego napięcia, co potwierdza jej przydatność do zastosowań profesjonalnych w budownictwie mieszkaniowym oraz przemysłowym. Izolacja szyny charakteryzuje się wysoką odpornością termiczną oraz właściwościami samogasnącymi, co jest kluczowe dla zachowania bezpieczeństwa przeciwpożarowego w rozdzielnicach.

Zastosowanie

Szyna prądowa S12 3F-16 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Jest dedykowana do:

• Łączenia rzędowego aparatury modułowej (wyłączniki nadmiarowo-prądowe, ochronniki przepięć) w rozdzielnicach montowanych na szynie DIN (TH35).
• Systemów zasilania trójfazowego, gdzie wymagany jest równomierny rozkład obciążenia na poszczególne fazy.
• Modernizacji istniejących tablic rozdzielczych w celu zwiększenia ich niezawodności i estetyki wykonania.
• Zastosowań w prefabrykacji szaf sterowniczych i rozdzielnic budowlanych.

Wskazówki Montażowe

Podczas montażu szyny prądowej S12 3F-16 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Dopasowanie długości: Szynę można dociąć do wymaganej długości, pamiętając o zachowaniu odpowiednich odstępów izolacyjnych na końcach oraz zastosowaniu dedykowanych zaślepek końcowych.
• Moment dokręcania: Zaciski aparatów elektrycznych powinny być dokręcone z momentem obrotowym zgodnym ze specyfikacją producenta aparatury (zazwyczaj od 2 Nm do 3,5 Nm), aby zapewnić trwały kontakt elektryczny i uniknąć utleniania miedzi.
• Czystość styków: Przed montażem należy upewnić się, że szyna oraz zaciski aparatów są wolne od zanieczyszczeń i tlenków.
• Pozycjonowanie: Szynę należy umieścić w zaciskach w taki sposób, aby izolacja nie została przycięta pod zaciskiem, co mogłoby spowodować brak kontaktu elektrycznego.

FAQ

1. Czy szyna S12 3F-16 może być stosowana z aparatami innych producentów niż Elektro-Plast?
Tak, szyna jest zaprojektowana w standardzie modułowym, co oznacza, że jest kompatybilna z większością aparatów typu S dostępnych na rynku, o ile posiadają one odpowiednie gniazda na szyny sztyftowe.

2. Czy szynę można skracać samodzielnie?
Tak, szynę miedzianą wraz z izolacją można dociąć piłą do metalu. Po docięciu należy bezwzględnie oczyścić krawędzie z opiłków miedzi i założyć izolacyjne zaślepki końcowe, aby zapobiec porażeniu lub zwarciu.

3. Jaka jest główna zaleta stosowania szyny zamiast przewodów typu linka?
Główną zaletą jest pewność połączenia, oszczędność miejsca w rozdzielnicy oraz znaczne skrócenie czasu montażu przy jednoczesnym wyeliminowaniu ryzyka poluzowania się pojedynczych żył przewodu w zacisku.
