Szyna prądowa S12 3F-12, szara | 45.322 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Szyna prądowa S12 3F-12 marki Elektro-Plast to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o efektywnym i bezpiecznym rozdziale energii w rozdzielnicach niskiego napięcia. Model ten jest szyną trójfazową (3F), co pozwala na równoległe zasilanie rzędów aparatury modułowej przy zachowaniu przejrzystości instalacji. Wykonanie z wysokogatunkowej miedzi gwarantuje doskonałą przewodność elektryczną oraz minimalizację strat energii wynikających z rezystancji styku.

• Konstrukcja trójtorowa: Umożliwia szybkie mostkowanie wyłączników nadmiarowoprądowych, różnicowoprądowych oraz innych aparatów typu "S".
• Izolacja dielektryczna: Szyna została wyposażona w trwałą obudowę izolacyjną w kolorze szarym, która skutecznie chroni przed dotykiem bezpośrednim i zapobiega powstawaniu łuków elektrycznych między fazami.

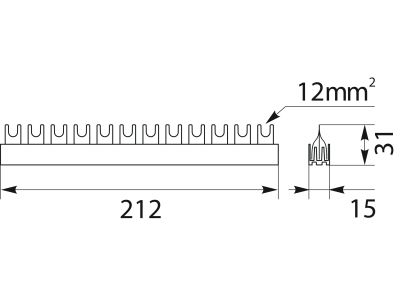

• Długość 12 modułów: Optymalny wymiar pozwalający na połączenie do 12 standardowych modułów o szerokości 18 mm każdy.
• Wysoka obciążalność: Miedziany rdzeń został zaprojektowany tak, aby wytrzymać prądy znamionowe typowe dla domowych i przemysłowych instalacji odbiorczych.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Szyna spełnia wymagania normy PN-EN 61439-1, co potwierdza jej przydatność do stosowania w profesjonalnych zestawach rozdzielczych i sterowniczych. Zastosowane materiały izolacyjne charakteryzują się wysoką odpornością termiczną oraz właściwościami samogasnącymi, co jest kluczowe dla zachowania bezpieczeństwa przeciwpożarowego wewnątrz rozdzielnicy.

Zastosowanie

Szyna prądowa S12 3F-12 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz obiektach komercyjnych. Jest niezastąpiona wszędzie tam, gdzie wymagany jest montaż aparatury modułowej na szynie montażowej DIN (TH35). Dzięki swojej budowie, szyna eliminuje konieczność tworzenia uciążliwych mostków z przewodów giętkich (linek), co znacząco redukuje czas montażu i minimalizuje ryzyko popełnienia błędu przy krosowaniu faz. Idealnie sprawdza się w rozdzielnicach głównych i piętrowych do zasilania grup wyłączników nadmiarowoprądowych.

Wskazówki Montażowe

Podczas instalacji szyny prądowej należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Moment dokręcania: Zaciski aparatów elektrycznych powinny być dokręcone z momentem zalecanym przez producenta aparatury (zazwyczaj od 2 Nm do 3,5 Nm), aby zapewnić trwały styk i uniknąć przegrzewania się połączenia.
• Docinanie: W przypadku konieczności skrócenia szyny, należy użyć odpowiednich narzędzi do cięcia miedzi i tworzyw sztucznych, a następnie dokładnie oczyścić krawędzie z opiłków metalu.
• Zaślepki końcowe: Po docięciu szyny bezwzględnie należy zastosować dedykowane zaślepki końcowe, aby zachować odpowiedni stopień ochrony i izolacji na końcach torów prądowych.
• Pozycjonowanie: Szynę należy umieścić w zaciskach windowych lub klatkowych aparatów typu "S" przed ich ostatecznym dokręceniem.

FAQ

1. Czy szyna S12 3F-12 pasuje do aparatów wszystkich producentów?
Szyna jest zaprojektowana w standardzie modułowym, co oznacza, że jest kompatybilna z większością aparatów typu "S" dostępnych na rynku, o ile posiadają one standardowy rozstaw zacisków.

2. Z jakiego materiału wykonane są styki szyny?
Styki oraz główny element przewodzący wykonane są z czystej miedzi, co zapewnia najlepsze parametry elektryczne i długowieczność instalacji.

3. Czy szynę można stosować w instalacjach jednofazowych?
Model S12 3F-12 jest szyną trójfazową. Do instalacji jednofazowych zaleca się stosowanie szyn jednotorowych (1F), jednak technicznie możliwe jest wykorzystanie jednego toru, choć jest to rozwiązanie nieekonomiczne.
