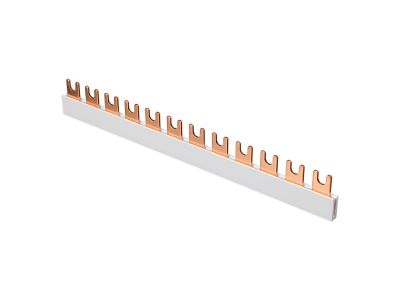

Szyna prądowa S12 1F-16, szara | 45.121 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Szyna prądowa S12 1F-16 marki Elektro-Plast to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o efektywnym i bezpiecznym rozdziale energii wewnątrz rozdzielnic niskiego napięcia. Produkt ten charakteryzuje się jednofazową konstrukcją (1F), która umożliwia szybkie i estetyczne mostkowanie aparatury modułowej, takiej jak wyłączniki nadprądowe, różnicowoprądowe czy rozłączniki izolacyjne typu S. Wykonanie z wysokogatunkowej miedzi gwarantuje doskonałą przewodność elektryczną oraz minimalizację strat energii wynikających z rezystancji styku.

• Konstrukcja izolowana: Zastosowanie wysokiej jakości tworzywa izolacyjnego znacząco podnosi poziom bezpieczeństwa pracy, chroniąc instalatora przed przypadkowym dotykiem części pod napięciem.
• Materiał przewodzący: Wykorzystanie czystej miedzi zapewnia stabilność parametrów elektrycznych nawet przy długotrwałym obciążeniu znamionowym.
• Modułowość: Szyna została przystosowana do standardowych szerokości modułów, co pozwala na bezproblemową współpracę z większością aparatów elektrycznych dostępnych na rynku.
• Estetyka i porządek: Zastosowanie szyny grzebieniowej eliminuje konieczność tworzenia skomplikowanych mostków z przewodów giętkich, co przekłada się na przejrzystość instalacji wewnątrz rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu łączeniowego niskiego napięcia. Szyna prądowa S12 spełnia wymagania bezpieczeństwa, co potwierdzają certyfikaty dopuszczające ją do użytku w instalacjach domowych oraz przemysłowych. Izolacja zewnętrzna wykazuje odporność na wysokie temperatury oraz posiada właściwości samogasnące, co jest kluczowe dla zachowania bezpieczeństwa przeciwpożarowego w obiektach budowlanych.

Zastosowanie

Szyna prądowa S12 1F-16 znajduje szerokie zastosowanie w nowoczesnym elektroinstalatorstwie. Jest niezastąpiona wszędzie tam, gdzie wymagana jest wysoka niezawodność połączeń oraz szybkość montażu. Główne obszary wykorzystania to:

• Prefabrykacja rozdzielnic elektrycznych w budownictwie mieszkaniowym.
• Modernizacja istniejących tablic bezpiecznikowych w celu poprawy ich przejrzystości.
• Systemy automatyki budynkowej, gdzie wymagane jest zasilanie szeregu urządzeń modułowych.
• Instalacje przemysłowe o mniejszym zagęszczeniu aparatury, wymagające stabilnego zasilania jednofazowego.

Wskazówki Montażowe

Aby zapewnić długotrwałą i bezawaryjną pracę instalacji, podczas montażu szyny S12 należy przestrzegać poniższych zaleceń:

• Dopasowanie długości: Szynę można dociąć do wymaganej długości, pamiętając o zachowaniu odpowiednich odstępów izolacyjnych na końcach oraz zastosowaniu dedykowanych zaślepek końcowych.
• Moment dokręcania: Zaciski aparatów modułowych należy dokręcać z momentem obrotowym zgodnym ze specyfikacją producenta aparatury (zazwyczaj od 2 Nm do 3,5 Nm), aby uniknąć przegrzewania się styków.
• Czystość połączeń: Przed montażem należy upewnić się, że miedziane zęby szyny są wolne od zanieczyszczeń i tlenków.
• Pozycjonowanie: Szynę należy umieścić w odpowiednich gniazdach zaciskowych aparatów (zaciski windowe lub kołkowe), dbając o to, aby przewody zasilające były podłączone zgodnie ze schematem ideowym.

FAQ

• Czy szynę można stosować z aparatami innych producentów? Tak, szyna S12 jest kompatybilna z większością standardowych aparatów typu S, o ile ich rozstaw zacisków odpowiada modułowi 18 mm.
• Czy szyna wymaga stosowania dodatkowych izolatorów? Szyna jest fabrycznie izolowana, jednak po jej przycięciu na wymiar bezwzględnie należy założyć dedykowane osłony końcowe (zaślepki), aby zapobiec porażeniu prądem.
• Z jakiego materiału wykonana jest część przewodząca? Element przewodzący wykonany jest z miedzi elektrolitycznej, co zapewnia najwyższą sprawność przesyłu prądu.
