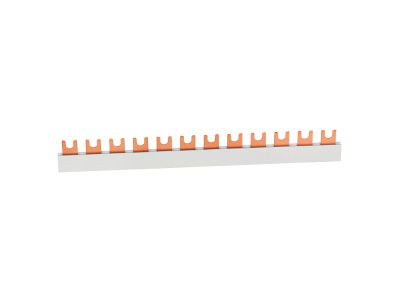

Szyna prądowa S12 1F -10, szara | 45.102 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Szyna prądowa S12 1F -10 marki Elektro-Plast to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o efektywnym i bezpiecznym łączeniu aparatury modułowej w rozdzielnicach. Wykonana z wysokiej jakości miedzi o doskonałej przewodności elektrycznej, szyna ta umożliwia stabilne zasilanie wyłączników nadprądowych, różnicowoprądowych oraz innych aparatów typu S. Dzięki zastosowaniu solidnej izolacji w kolorze szarym, produkt zapewnia wysoki poziom bezpieczeństwa użytkowania oraz ochrony przed przypadkowym dotykiem części czynnych.

• Konstrukcja jednofazowa (1F): Przeznaczona do systemów jednofazowych, ułatwiająca mostkowanie aparatów w jednym rzędzie.
• Wysoka jakość miedzi: Zastosowanie miedzi jako materiału przewodzącego gwarantuje niską rezystancję styku oraz minimalne straty energii.
• Izolacja ochronna: Wytrzymałe tworzywo izolacyjne chroni instalatora i zapewnia trwałość mechaniczną całego układu.

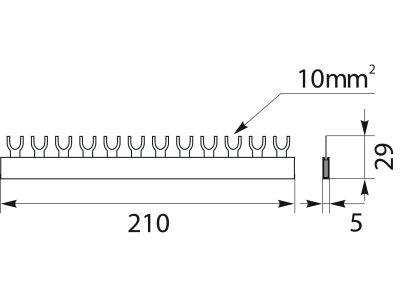

• Długość 10 modułów: Optymalna długość pozwalająca na połączenie do 10 standardowych modułów o szerokości 18 mm.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami obowiązującymi w branży elektrotechnicznej. Szyna prądowa S12 spełnia wymagania normy PN-EN 61439, co potwierdza jej przydatność do stosowania w nowoczesnych rozdzielnicach niskiego napięcia. Posiada certyfikację CE, co jest gwarancją bezpieczeństwa oraz dopuszczenia do obrotu na rynku europejskim. Materiały izolacyjne są samogasnące i odporne na wysokie temperatury, co jest kluczowe w przypadku wystąpienia przeciążeń w instalacji.

Zastosowanie

Szyna prądowa Elektro-Plast znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz przemysłowym. Jest niezastąpiona wszędzie tam, gdzie wymagana jest wysoka estetyka montażu oraz niezawodność połączeń elektrycznych. Idealnie sprawdza się przy:

• Montażu wyłączników nadmiarowo-prądowych w domowych rozdzielnicach.
• Łączeniu aparatury sterowniczej w szafach automatyki.
• Modernizacji istniejących instalacji elektrycznych w celu wyeliminowania kłopotliwych mostków wykonanych z przewodów giętkich.

Wskazówki Montażowe

Prawidłowy montaż szyny prądowej jest kluczowy dla bezpieczeństwa całej instalacji. Podczas prac należy zwrócić uwagę na następujące aspekty:

• Dopasowanie: Przed montażem upewnij się, że szyna jest odpowiednio docięta do wymaganej liczby modułów (jeśli zachodzi taka potrzeba).
• Moment dokręcania: Zaciski aparatów modułowych należy dokręcać z momentem zalecanym przez producenta aparatury (zazwyczaj od 2 Nm do 3,5 Nm), aby zapewnić trwały styk elektryczny.
• Pozycjonowanie: Szynę należy umieścić w odpowiednich gniazdach zaciskowych aparatów typu S, dbając o to, aby izolacja szyny nie została przycięta pod zaciskiem.
• Zakończenia: W przypadku docinania szyny, należy pamiętać o zastosowaniu dedykowanych zaślepek końcowych, aby zachować odpowiedni stopień ochrony i odstępy izolacyjne.

FAQ

• Czy szynę można docinać na dowolną długość? Tak, szyny miedziane Elektro-Plast można docinać do wymaganej liczby modułów, jednak po tej operacji należy bezwzględnie oczyścić krawędzie z opiłków miedzi i założyć zaślepki izolacyjne.
• Jaki jest materiał przewodzący w szynie S12? Szyna wykonana jest z miedzi elektrolitycznej, co zapewnia najlepsze parametry przewodzenia prądu w tej klasie produktów.
• Czy szyna pasuje do aparatów wszystkich producentów? Szyna jest kompatybilna z większością standardowych aparatów modułowych typu S montowanych na szynie DIN (TS35).
