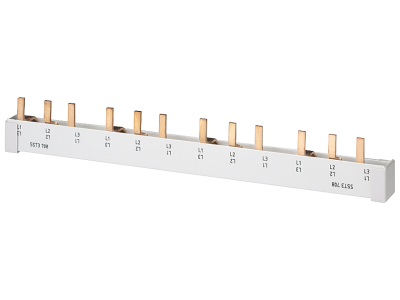

Szyna łączeniowa grzebieniowa 16 mm2, 4-faz., 3x (3-faz.+N), 214 mm, z możliwością cięcia | 5ST3715 Siemens

Alternatywny kod produktu: 5ST3715

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa Siemens 5ST3715 o przekroju 16 mm², przeznaczona do łączenia wyłączników nadmiarowo-prądowych i różnicowoprądowych z serii SENTRON. Jako szyna 4-fazowa (3 fazy + N) umożliwia bezpieczne i czytelne rozprowadzenie przewodów w obwodach trójfazowych z przewodem neutralnym. Długość 214 mm oraz możliwość cięcia na wymiar pozwalają precyzyjnie dopasować ją do konfiguracji modułów w rozdzielnicy. W zestawie znajdują się nasadki krańcowe zapewniające ochronę przed przypadkowym dotknięciem części pod napięciem.

• Przekrój 16 mm²: niska rezystancja styków i bezpieczne przesyłanie prądu w instalacjach o podwyższonych wymaganiach obciążeniowych, co ogranicza straty mocy i ryzyko przegrzania.
• 4 fazy (3L+N): umożliwia podłączenie zarówno odbiorników trójfazowych, jak i jednofazowych z przewodem neutralnym w jednym, zwartym torze prądowym.
• Długość 214 mm z możliwością cięcia: elastyczność dopasowania do dowolnej liczby modułów w rozdzielnicy; łatwe skracanie według potrzeb instalacyjnych.
• Nasadki krańcowe w zestawie: zabezpieczają przed dotknięciem nieizolowanych końcówek szyny po montażu – podnoszą bezpieczeństwo użytkowania i spełniają wymogi ochrony przed dotykiem.
• Kompatybilność z serią SENTRON: zaprojektowana do współpracy z wyłącznikami nadmiarowo-prądowymi i różnicowoprądowymi Siemens, gwarantuje pewne połączenie i łatwy montaż.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami bezpieczeństwa dla aparatury modułowej oraz posiada certyfikat CE. Szyna łączeniowa spełnia wymagania standardów DIN w zakresie rozstawu zacisków i ochrony przed dotykiem. Wszystkie komponenty dodatkowe Siemens SENTRON podlegają rygorystycznej kontroli jakości, co zapewnia niezawodność w instalacjach niskiego napięcia.

Zastosowanie

Szyna grzebieniowa 5ST3715 została stworzona do wydajnego i estetycznego łączenia grup wyłączników modułowych w rozdzielnicach głównych i podrozdzielnicach. Sprawdza się zwłaszcza w systemach wymagających rozdzielenia trzech faz i przewodu neutralnego.

• Łączenie wyłączników nadmiarowo-prądowych i różnicowoprądowych w rozdzielnicach mieszkaniowych i przemysłowych.
• Rozprowadzenie zasilania w instalacjach trójfazowych (3L+N) – idealne dla obwodów siłowych, maszyn i urządzeń technologicznych.
• Tworzenie szyn zbiorczych w szafach sterowniczych i rozdzielnicach modułowych – oszczędność czasu i redukcja ilości przewodów.
• Rozbudowa istniejących rozdzielnic – możliwość docięcia szyny do dokładnej liczby modułów bez marnowania materiału.

Wskazówki Montażowe

Montaż szyny łączeniowej oraz podłączanie aparatury mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Szynę mocuj na szynie DIN TH35 w standardowej rozdzielnicy. W razie potrzeby przytnij ją pod kątem prostym za pomocą odpowiednich narzędzi (np. nożyc do szyn), a następnie załóż dołączone nasadki krańcowe na odcięte końce. Upewnij się, że każdy styk wyłącznika pewnie obejmuje ząb szyny – docisk powinien być zgodny z zaleceniami producenta (moment dokręcania zacisków podany w karcie katalogowej danego wyłącznika). Przekrój przewodów przyłączanych do szyny dobieraj zgodnie z obciążalnością prądową instalacji.

FAQ

• Czy szynę można ciąć na dowolną długość? Tak, szyna jest przystosowana do cięcia. Należy ją przyciąć pod kątem prostym, a następnie założyć dołączone nasadki krańcowe na odcięte końce, aby zachować ochronę przed dotykiem.
• Czy szyna 5ST3715 pasuje do wyłączników innych producentów? Szyna została zaprojektowana dla urządzeń modułowych Siemens SENTRON, ale może być stosowana z innymi aparatami modułowymi o standardowym rozstawie zacisków 27 mm (zgodnym z normą DIN). Przed montażem zalecamy sprawdzenie zgodności fizycznej.
• Jakie nasadki krańcowe są dołączone do szyny? W zestawie znajdują się nasadki krańcowe, które zabezpieczają nieizolowane końce szyny po odcięciu. Zapewniają one szczelną ochronę przed przypadkowym dotknięciem części pod napięciem.
