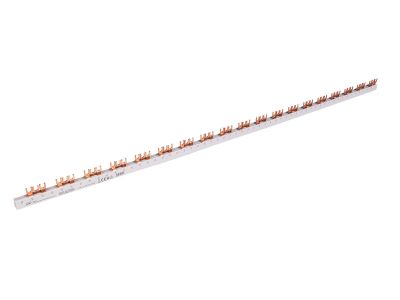

Szyna prądowa łączeniowa - widełkowa SW3F 16 57M80A | 81994106 Simet

Opis i Kluczowe Cechy

Szyna prądowa łączeniowa widełkowa SW3F 16 57M 80A to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany przez renomowanego producenta SIMET. Produkt ten służy do sprawnego i bezpiecznego łączenia aparatury modułowej w rozdzielnicach elektrycznych. Dzięki konstrukcji trójfazowej (3F) oraz długości wynoszącej 57 modułów, szyna umożliwia uporządkowane mostkowanie szerokiego zakresu wyłączników nadprądowych, różnicowoprądowych oraz innych aparatów montowanych na standardowej szynie DIN.

• Prąd znamionowy 80A: Wysoka obciążalność prądowa pozwala na bezpieczną pracę w instalacjach o znacznym poborze mocy, minimalizując ryzyko przegrzania styków.
• Przekrój 16 mm²: Zastosowanie miedzi o przekroju poprzecznym 16 mm² gwarantuje niską rezystancję połączenia oraz doskonałą przewodność cieplną i elektryczną.
• Typ widełkowy: Końcówki typu widełkowego zapewniają stabilne osadzenie pod zaciskami śrubowymi aparatury, co przekłada się na trwałość mechaniczną i pewność styku elektrycznego.
• Izolacja wysokiej jakości: Obudowa izolacyjna chroni przed przypadkowym dotykiem części pod napięciem, podnosząc standard bezpieczeństwa obsługi rozdzielnicy.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu niskiego napięcia. Szyna SW3F spełnia wymagania bezpieczeństwa zawarte w normach zharmonizowanych, co potwierdza jej przydatność do zastosowań profesjonalnych w budownictwie mieszkaniowym oraz przemysłowym. Materiały użyte do produkcji izolacji wykazują odporność na wysokie temperatury oraz są samogasnące, co jest kluczowe dla ochrony przeciwpożarowej instalacji.

Zastosowanie

Szyna prądowa SIMET znajduje szerokie zastosowanie w nowoczesnych systemach rozdziału energii. Jest niezastąpiona przy prefabrykacji rozdzielnic elektrycznych, gdzie liczy się czas montażu oraz estetyka wykonania. Dzięki długości 57 modułów, inżynierowie i elektrycy mogą dowolnie docinać szynę do wymaganych wymiarów, co czyni ją rozwiązaniem niezwykle uniwersalnym. Idealnie sprawdza się w zasilaniu rzędów wyłączników w tablicach piętrowych, szafach sterowniczych oraz w rozdzielniach głównych obiektów komercyjnych.

Wskazówki Montażowe

Podczas instalacji szyny widełkowej SW3F należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Moment dokręcania: Śruby zaciskowe aparatów powinny być dokręcone z momentem zalecanym przez producenta aparatury (zazwyczaj od 2 Nm do 3,5 Nm), aby uniknąć poluzowania styku pod wpływem drgań lub zmian temperatury.
• Docinanie na wymiar: W przypadku konieczności skrócenia szyny, należy użyć odpowiednich narzędzi do cięcia miedzi i tworzyw sztucznych, a następnie bezwzględnie zamontować dedykowane zaślepki końcowe (końcówki izolacyjne), aby zachować odpowiedni stopień ochrony i odstępy izolacyjne.
• Czystość styków: Przed montażem należy upewnić się, że widełki szyny oraz zaciski aparatów są wolne od zanieczyszczeń i tlenków.

FAQ

1. Czy szynę można stosować z aparatami różnych producentów?
Tak, o ile aparatura posiada zaciski przystosowane do przyłączy widełkowych o standardowym rozstawie modułowym.

2. Jaki jest maksymalny prąd pracy tej szyny?
Szyna została zaprojektowana do pracy z prądem znamionowym nieprzekraczającym 80A.

3. Czy szyna wymaga stosowania dodatkowych izolatorów bocznych po przecięciu?
Tak, po każdym docięciu szyny na wymiar należy zastosować dedykowane osłony końcowe, aby zapobiec porażeniu prądem i zwarciom międzyfazowym.
