Szyna prądowa łączeniowa - sztyftowa SS3F 10 12M63A | 81996006 Simet

Opis i Kluczowe Cechy

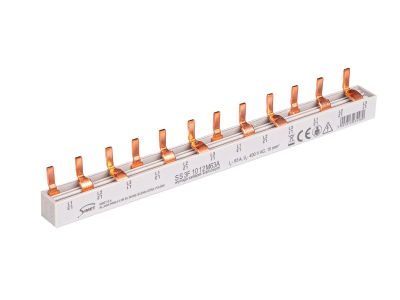

Szyna prądowa łączeniowa sztyftowa SS3F 10 12M63A to element dystrybucji energii w instalacjach niskonapięciowych. Przeznaczona do montażu w szafach rozdzielczych, tablicach sterowniczych i systemach modułowych, umożliwia szybkie i pewne połączenia obwodów elektrycznych. Charakteryzuje się 12 stykami oraz prądem znamionowym 63A, co gwarantuje stabilność pracy przy średnich obciążeniach.

• 12 styków roboczych: Umożliwiają rozbudowę instalacji o dodatkowe moduły bez konieczności stosowania dodatkowych szyn.
• Prąd znamionowy 63A: Przeznaczona do obwodów o średnich obciążeniach, zapewnia bezpieczną dystrybucję energii.
• Konstrukcja sztyftowa: Stabilne i trwałe połączenia z aparaturą modułową, eliminujące ryzyko poluzowania się styków podczas eksploatacji.
• Materiał wykonania: Dobór materiałów zapewnia niską rezystancję styku i wysoką odporność na korozję, co przedłuża żywotność instalacji.
• Standardowa szerokość 10mm: Kompatybilna z większością systemów modułowych dostępnych na rynku.

Zgodność z Normami

Szyna spełnia wymagania norm europejskich dotyczących materiałów przewodzących i dystrybucji energii w instalacjach niskonapięciowych. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami UE w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Szyna prądowa SS3F 10 12M63A znajduje zastosowanie w instalacjach elektrycznych wymagających uporządkowanej dystrybucji energii, zwłaszcza w systemach modułowych.

• Tablice rozdzielcze i szafy sterownicze – jako główna szyna dystrybucyjna dla aparatury modułowej.
• Systemy automatyki budynkowej – do zasilania modułów wejściowych/wyjściowych.
• Instalacje przemysłowe – dystrybucja energii do maszyn i urządzeń o średnim poborze mocy.
• Modernizacje instalacji – wymiana lub rozbudowa istniejących szyn bez konieczności wymiany całego systemu.

Wskazówki Montażowe

Montaż szyny powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obszarze instalacji. Szynę należy zamontować w dedykowanych uchwytach lub szynach nośnych, zapewniając odpowiednią stabilność mechaniczną. Styki należy dokręcać z zalecanym momentem siły (sprawdzić w dokumentacji producenta), aby uniknąć poluzowania się połączeń. Po montażu przeprowadzić pomiar rezystancji styku i sprawdzić ciągłość obwodu.

FAQ

• Czy szyna jest kompatybilna z innymi systemami modułowymi? Tak, standardowa szerokość 10mm oraz konstrukcja sztyftowa zapewniają kompatybilność z większością systemów modułowych dostępnych na rynku.
• Jaki jest maksymalny prąd ciągły szyny? Szyna zaprojektowana jest do pracy przy prądzie znamionowym 63A, co odpowiada średnim obciążeniom w instalacjach niskonapięciowych.
• Czy szyna wymaga dodatkowych osłon izolacyjnych? Zależy to od specyfiki instalacji. W przypadku montażu w miejscach narażonych na kurz lub wilgoć zaleca się stosowanie osłon izolacyjnych zgodnie z normami bezpieczeństwa.
