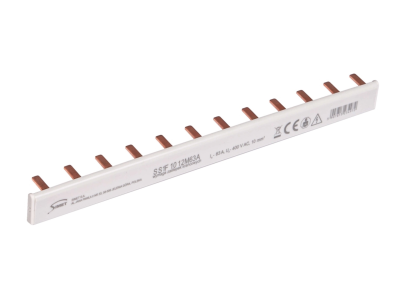

Szyna prądowa łączeniowa - sztyftowa SS1F 10 12M63A | 81995006 Simet

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Simet
Kod
1516340
EAN
5907813235221
Kod Producenta
81995006
Szyna prądowa łączeniowa - sztyftowa SS1F 10 12M63A

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Opis i Kluczowe Cechy

Szyna prądowa łączeniowa SS1F 10 12M63A to 10-biegunowy element przeznaczony do wykonywania trwałych połączeń elektrycznych w rozdzielnicach niskiego napięcia. Zapewnia stabilne i bezpieczne doprowadzenie prądu o wartości znamionowej 63A do aparatury modułowej. Wykonana w systemie sztyftowym, umożliwia szybki montaż i demontaż bez konieczności lutowania lub spawania.

  • 10-biegunowa konstrukcja: Umożliwia jednoczesne zasilanie do 10 modułów w rozdzielnicy, optymalizując organizację obwodów.
  • Prąd znamionowy 63A: Gwarantuje stabilne doprowadzenie mocy do aparatów wymagających wyższych prądów, np. styczników czy wyłączników nadprądowych.
  • System sztyftowy (wtykowy): Szybki i pewny montaż bez narzędzi, ułatwiający późniejsze modyfikacje instalacji.
  • Materiał miedź elektrolityczna: Wysoka przewodność elektryczna i odporność na korozję, zapewniają długotrwałą niezawodność połączeń.
  • Uniwersalne wymiary: Kompatybilna z większością standardowych rozdzielnic modułowych dostępnych na rynku.

Zgodność z Normami

Szyna spełnia wymagania normy PN-EN 60439-1 dotyczącej układów rozdzielczych niskiego napięcia oraz posiada deklarację zgodności CE. Została zaprojektowana zgodnie z obowiązującymi standardami bezpieczeństwa dla aparatury rozdzielczej.

Zastosowanie

Szyna prądowa SS1F 10 12M63A znajduje zastosowanie w instalacjach elektrycznych wymagających trwałego i zorganizowanego doprowadzenia prądu do aparatury modułowej.

  • Zasilanie styczników, wyłączników nadprądowych i innych aparatów modułowych w rozdzielnicach niskiego napięcia.
  • Organizacja obwodów w szafach sterowniczych i tablicach rozdzielczych.
  • Budowa nowych instalacji elektrycznych w budynkach mieszkalnych, biurowcach i obiektach przemysłowych.
  • Modernizacja istniejących rozdzielnic – szybka wymiana lub rozbudowa systemu szyn.

Wskazówki Montażowe

Montaż szyny powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Szynę należy zamontować w dedykowanych prowadnicach rozdzielnicy, zachowując odpowiednie odstępy między biegunami. Połączenia należy wykonywać zgodnie z dokumentacją techniczną, dbając o odpowiedni moment dokręcania śrub (zgodnie z zaleceniami producenta aparatury). Po montażu przeprowadzić próbę napięciową w celu weryfikacji poprawności połączeń.

FAQ

  • Czy szyna jest kompatybilna z innymi systemami szyn prądowych? Tak – dzięki standardowym wymiarom montażowym kompatybilna z większością rozdzielnic modułowych dostępnych na rynku.
  • Jaki jest maksymalny prąd zwarciowy szyny? Maksymalny prąd zwarciowy nie został określony w dostępnych danych. Zaleca się stosowanie szyny zgodnie z jej prądem znamionowym 63A.
  • Czy szyna wymaga dodatkowego zabezpieczenia? Szyna jest elementem pasywnym – zabezpieczenie obwodu należy zapewnić poprzez dobór odpowiednich aparatów modułowych (np. wyłączników nadprądowych) w rozdzielnicy.

  • Producent Simet
  • Wymiary 0.212m x 0.016m x 0.017m
