Szyna łączeniowa grzebieniowa 10 mm2, 4-faz., 60x (1-faz.+N), 1060 mm, z możliwością cięcia | 5ST3773-0 Siemens

Alternatywny kod produktu: 5ST37730

Opis i Kluczowe Cechy

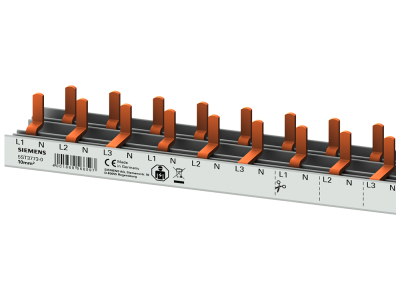

Szyna łączeniowa grzebieniowa 10 mm² (symbol 5ST3773-0) to kompaktowy element instalacji elektrycznej, przeznaczony do łączenia obwodów 3-fazowych z neutralnym (4-fazowe: 3 fazy + N). Wykonana z miedzi, charakteryzuje się wysoką przewodnością prądową i odpornością na korozję. Długość 1060 mm z możliwością cięcia na wymiar zapewnia elastyczność montażu w rozdzielnicach. Standardowa ochrona przed dotknięciem zapewnia bezpieczeństwo podczas użytkowania.

• Przekrój 10 mm²: Przewodność prądowa 35 A, odpowiednia do zasilania obwodów o średnim obciążeniu – redukuje straty mocy i nagrzewanie.
• Konfiguracja 4-fazowa (3-faz. + N): Umożliwia zorganizowanie zasilania trójfazowego z osobnym neutralnym, co ułatwia identyfikację obwodów i montaż.

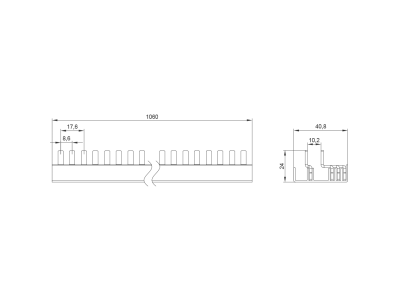

• Długość 1060 mm z możliwością cięcia: Precyzyjne dopasowanie do rozdzielnicy – brak konieczności dokupywania dodatkowych odcinków.
• Ochrona przed dotknięciem: Izolacja uniemożliwia przypadkowy kontakt z elementami pod napięciem podczas montażu i eksploatacji.
• Wytrzymały materiał miedź: Wysoka odporność na utlenianie i korozję – długa żywotność w trudnych warunkach środowiskowych.

Zgodność z Normami

Szyna spełnia wymagania norm europejskich dotyczących aparatury łączeniowej (m.in. PN-EN 60439, PN-EN 61439) oraz posiada oznaczenie CE. Została zaprojektowana zgodnie z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej.

Zastosowanie

Szyna łączeniowa grzebieniowa 10 mm² znajduje zastosowanie w rozdzielnicach niskonapięciowych, szafach sterowniczych oraz panelach elektrycznych, gdzie wymagane jest zorganizowane i bezpieczne połączenie obwodów trójfazowych z neutralnym.

• Zasilanie obwodów trójfazowych w instalacjach przemysłowych i budynkowych.
• Montaż w rozdzielnicach z wyłącznikami nadmiarowo-prądowymi i urządzeniami różnicowoprądowymi (FI).
• Organizacja punktów połączeniowych w szafach sterowniczych maszyn i urządzeń.
• Wykorzystanie w systemach zasilania awaryjnego (np. UPS) do równomiernego rozprowadzenia napięcia.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia od instalacji. Szynę należy przyciąć na wymiar za pomocą specjalnego narzędzia (nóż do miedzi, szczypce), zachowując równe krawędzie. Przed montażem upewnić się, że przekrój szyny i przewodów jest kompatybilny. Mocowanie szyny w rozdzielnicy odbywa się za pomocą standardowych zacisków lub szyn nośnych. Podczas dokręcania śrub zwrócić uwagę na zalecany moment dokręcania (patrz dokumentacja producenta).

FAQ

• Czy szyna nadaje się do stosowania z wyłącznikami różnicowoprądowymi (FI)? Tak, szyna jest kompatybilna z większością standardowych wyłączników FI i nadmiarowo-prądowych dzięki uniwersalnemu systemowi przyłączeniowemu.
• Jaki jest maksymalny prąd roboczy szyny? Szyna 10 mm² przewodzi prąd do 35 A przy zachowaniu normatywnych warunków montażowych.
• Czy szynę można stosować w instalacjach zewnętrznych? Przeznaczona jest do stosowania wewnątrz pomieszczeń. W przypadku montażu na zewnątrz konieczne jest zastosowanie dodatkowej ochrony przed wilgocią i czynnikami atmosferycznymi.
