Szyna pozioma Cu do rozł. listwowych NH1/2/3 5-pol. 40x10mm, (zestaw 3szt), Univers | UM09K Hager

Opis i Kluczowe Cechy

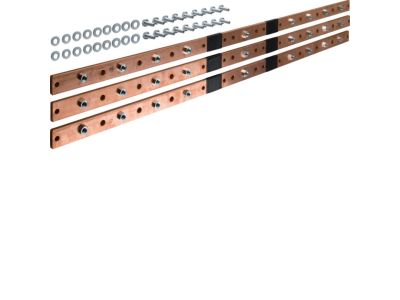

Szyna pozioma miedziana Univers (symbol UM09K) przeznaczona do rozłączników listwowych typu NH1, NH2 i NH3. Wykonana z miedzi o przekroju 40x10 mm, szyna jest 5-polowa, co umożliwia prowadzenie pięciu torów prądowych w rozdzielnicy. Zestaw zawiera 3 sztuki, co pozwala na elastyczne rozplanowanie instalacji. Dzięki dużemu przekrojowi zapewnia niską rezystancję i minimalne straty mocy, co przekłada się na niezawodne działanie w warunkach przemysłowych i komercyjnych.

• Materiał – miedź (Cu): wysoka przewodność elektryczna i termiczna, odporność na korozję oraz stabilność mechaniczna podczas długotrwałej eksploatacji.
• Przekrój 40x10 mm: duża powierzchnia przewodzenia umożliwia bezpieczny przepływ wysokich prądów bez ryzyka nadmiernego nagrzewania się szyny.
• 5-polowa konstrukcja: odpowiednia do zabudowy w rozdzielnicach z pięcioma fazami (np. L1, L2, L3, N, PE) – ułatwia prowadzenie przewodów i zachowanie przejrzystości instalacji.
• Kompatybilność z NH1/2/3: szyna pasuje do rozłączników listwowych bezpiecznikowych najpopularniejszych rozmiarów (NH1, NH2, NH3), co zwiększa uniwersalność zastosowania.
• Zestaw 3 sztuk: ekonomiczne rozwiązanie umożliwiające zabudowę wielu pól rozdzielnicy lub rezerwę na przyszłą rozbudowę.

Zgodność z Normami

Szyna pozioma Univers (UM09K) została zaprojektowana zgodnie z wymaganiami europejskich norm dotyczących aparatury rozdzielczej i sterowniczej. Posiada oznaczenie CE, co potwierdza spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności obowiązujących na rynku Unii Europejskiej. Producent deklaruje zgodność z normami serii IEC/EN 61439 (rozdzielnice i sterownice niskonapięciowe) oraz odpowiednimi przepisami dla akcesoriów miedzianych.

Zastosowanie

Szyna miedziana Univers dedykowana jest do montażu w rozdzielnicach głównych i podrozdzielnicach, w których stosuje się rozłączniki listwowe typu NH1, NH2 i NH3. Znajduje zastosowanie zarówno w obiektach przemysłowych, jak i komercyjnych oraz infrastrukturalnych.

• Budowa rozdzielnic do zasilania maszyn i urządzeń przemysłowych – szyna umożliwia bezpieczne doprowadzenie napięcia do bezpieczników topikowych NH.
• Instalacje w budynkach użyteczności publicznej (szkoły, biura, hale sportowe) – wymagające rozbudowanych układów rozdzielczych z ochroną przepięciową i różnicowoprądową.
• Modernizacja istniejących rozdzielnic – wymiana starych szyn aluminiowych na miedziane o większym przekroju w celu zwiększenia obciążalności i niezawodności.
• Zasilanie tymczasowych rozdzielni budowlanych – wysoka wytrzymałość mechaniczna i odporność na warunki atmosferyczne (w obudowach o odpowiednim stopniu ochrony).

Wskazówki Montażowe

Montaż szyny poziomej Univers (UM09K) powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP do 1 kV. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem (blokada, wywieszenie ostrzeżenia). Szynę mocuje się do wsporników izolacyjnych w rozdzielnicy za pomocą śrub z odpowiednim momentem dokręcania (zalecany przez producenta rozdzielnicy). Przekrój przewodów przyłączanych do szyny musi być dobrany zgodnie z obciążalnością prądową oraz warunkami instalacyjnymi (temperatura otoczenia, sposób ułożenia). Po montażu należy sprawdzić poprawność połączeń i wykonać pomiary rezystancji izolacji.

FAQ

• Czy szyna jest gotowa do montażu od razu po wyjęciu z opakowania? Tak, szyna nie wymaga dodatkowej obróbki – jest wycięta na standardową długość odpowiednią do typowych rozłączników NH1/2/3. W razie potrzeby można ją przyciąć do krótszego wymiaru (należy pamiętać o ponownym oczyszczeniu powierzchni stykowej).
• Jakie maksymalne obciążenie prądowe wytrzymuje ta szyna? Producent nie podaje konkretnej wartości obciążalności prądowej dla szyny 40x10 mm – zależy ona od warunków chłodzenia, temperatury otoczenia oraz sposobu montażu. Dla przybliżenia, szyna miedziana o takim przekroju w typowych warunkach może przenosić prąd rzędu kilkuset amperów (szczegółową kalkulację należy przeprowadzić zgodnie z normą IEC/EN 61439-1).
• Czy szyna nadaje się do montażu w rozdzielnicach zewnętrznych? Szyna wykonana jest z miedzi, która jest odporna na korozję, ale jej użycie w warunkach zewnętrznych wymaga umieszczenia w obudowie o odpowiednim stopniu ochrony (np. IP65). Należy także stosować uszczelki dławikowe i unikać kondensacji wilgoci.
