Szyna płaska PMP 50X10/2 | R32RZ-01010101201 Ergom

Alternatywny kod produktu: PMP 50X10/2

Opis i Kluczowe Cechy

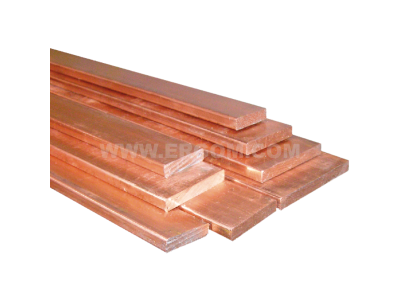

Szyna płaska PMP 50x10/2 (symbol R32RZ-01010101201) to element łączeniowy przeznaczony do dystrybucji energii elektrycznej w rozdzielnicach. Przekrój 50x10 mm zapewnia dużą powierzchnię przewodzenia, co umożliwia bezpieczne prowadzenie wysokich prądów roboczych. Długość 2 m ułatwia dopasowanie do standardowych układów szyn zbiorczych. Wykonana w technologii PMP, gwarantuje niezawodność w systemach elektroinstalacyjnych.

• Przekrój 50x10 mm: Duża powierzchnia przekroju (500 mm²) pozwala na przewodzenie znacznych prądów bez nadmiernego nagrzewania, co zwiększa bezpieczeństwo instalacji.
• Długość 2 m: Długość dostosowana do typowych rozdzielnic, umożliwia elastyczne cięcie na wymiar bez zbędnych odpadów.
• Konstrukcja płaska: Łatwość montażu na izolatorach lub w systemach szyn zbiorczych, minimalizuje opory łączeniowe.
• Symbol PMP: Standardowe oznaczenie dla szyn miedzianych w branży elektrycznej, potwierdzające kompatybilność z powszechnie stosowanymi akcesoriami.
• Uniwersalne zastosowanie: Nadaje się zarówno do nowych instalacji, jak i modernizacji istniejących rozdzielnic.

Zgodność z Normami

Produkt posiada certyfikat CE i jest zgodny z ogólnie obowiązującymi normami europejskimi oraz standardem DIN, co potwierdza jego bezpieczeństwo użytkowania w instalacjach elektrycznych. Szczegółowe numery norm znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Szyna płaska PMP 50x10/2 znajduje zastosowanie w rozdzielnicach elektrycznych jako element szyn zbiorczych oraz łączeń międzyaparatowych. Doskonale sprawdza się w:

• Dystrybucji energii w głównych rozdzielnicach budynków przemysłowych i mieszkalnych.
• Łączeniu wyłączników głównych, rozłączników i bezpieczników w rozdzielnicach modułowych.
• Budowie systemów szyn zbiorczych do zasilania odbiorników o dużym poborze prądu.
• Modernizacji istniejących instalacji – umożliwia łatwe przedłużenie lub zmianę konfiguracji szyn.

Wskazówki Montażowe

Montaż szyny płaskiej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Szynę należy mocować na izolatorach lub w dedykowanych uchwytach, zgodnie z wytycznymi producenta. Przed przykręceniem zaleca się wyrównanie i oczyszczenie powierzchni stykowych. Moment dokręcania połączeń śrubowych stosować zgodnie z dokumentacją techniczną. Przekrój przewodów przyłączeniowych dobrać do spodziewanego obciążenia prądowego. Podczas cięcia szyny na wymiar używać odpowiednich narzędzi (nożyce do metalu, piła) i zabezpieczyć krawędzie przed ostrymi zadziorami.

FAQ

• Z jakiego materiału wykonana jest szyna PMP 50x10/2? Oznaczenie PMP w standardzie branżowym wskazuje na szynę miedzianą. Dokładną specyfikację materiałową potwierdza karta katalogowa producenta. Dla pewności zalecamy sprawdzenie danych w dokumentacji dostarczonej z produktem.
• Jaka jest obciążalność prądowa tej szyny? Obciążalność zależy od warunków chłodzenia, temperatury otoczenia oraz sposobu montażu. Dla przekroju 500 mm² w szynie miedzianej przy normalnych warunkach (temperatura otoczenia 35°C) szacuje się ją na ok. 800-1000 A, jednak dokładne wartości należy odczytać z dokumentacji technicznej producenta.
• Czy szynę można ciąć na wymiar? Tak, szyna może być przycinana do potrzebnej długości przy użyciu odpowiednich narzędzi (np. piła do metalu, nożyce). Po cięciu należy usunąć ostre krawędzie, aby zachować bezpieczeństwo i nie uszkodzić izolacji przewodów.
