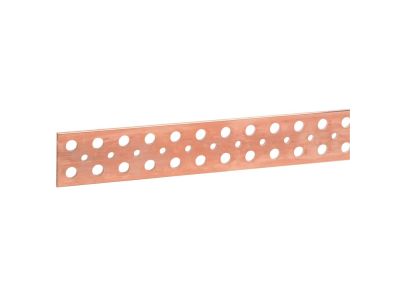

Szyna płaska miedziana z otworami (średnica otworów: 10,5 -6,5mm) 75x5mm, dł. 1750mm, | 037459 Legrand

Opis i Kluczowe Cechy

Szyna płaska miedziana z otworami niegwintowanymi, symbol 037459, o przekroju 75×5 mm i długości 1750 mm. Przeznaczona do rozdziału mocy w rozdzielnicach – dopuszczalny prąd 950 A (dla stopnia ochrony ≤IP30) zapewnia bezpieczną pracę przy dużych obciążeniach bez ryzyka przegrzania. Dwa rozmiary otworów (10,5 mm i 6,5 mm) co 25 mm ułatwiają elastyczne przyłączanie przewodów i aparatury.

• Dopuszczalny prąd 950 A (IP≤30) / 850 A (IP>30): wysoka obciążalność umożliwia bezpieczne prowadzenie dużych mocy w rozdzielnicach głównych.
• Przekrój 75 × 5 mm: duża powierzchnia przekroju gwarantuje niską rezystancję i minimalne straty mocy.
• Otwory niegwintowane Ø10,5 mm i Ø6,5 mm w odstępach co 25 mm: ułatwiają szybkie i pewne przykręcanie przewodów oraz szyn łączeniowych bez konieczności wiercenia.
• Długość 1750 mm: standardowy wymiar pozwala na wykorzystanie w typowych rozdzielnicach bez konieczności docinania na wymiar (możliwość przycięcia na budowie).
• Wykonanie miedziane: wysoka przewodność elektryczna i odporność na korozję zapewniają długoletnią niezawodność połączeń.

Zgodność z Normami

Szyna spełnia wymagania obowiązujących norm europejskich dla szyn zbiorczych i elementów instalacji rozdzielczych. Produkt posiada certyfikację CE, potwierdzającą zgodność z dyrektywami niskonapięciowymi i kompatybilności elektromagnetycznej. Zalecana do stosowania w rozdzielnicach wykonanych zgodnie z normą PN-EN 61439.

Zastosowanie

Szyna miedziana 037459 jest uniwersalnym elementem do budowy systemów rozdziału energii elektrycznej w instalacjach przemysłowych i komercyjnych.

• Rozdzielnice główne i podrozdzielnice – jako szyna zbiorcza fazowa lub neutralna.
• Połączenia między aparaturą modułową (wyłączniki, styczniki, bezpieczniki) w rozdzielnicach niskiego napięcia.
• Zasilanie pól odbiorczych w szafach sterowniczych i energetycznych.
• Systemy szyn zbiorczych w halach produkcyjnych i obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż szyny oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Szynę mocować na izolatorach lub wspornikach do szyny TH35 (DIN) zgodnie z projektem rozdzielnicy. Otwory niegwintowane – stosować śruby M10 (dla Ø10,5 mm) i M6 (dla Ø6,5 mm) z podkładkami i nakrętkami samokontrującymi. Moment dokręcania oraz przekrój przewodów (minimalny i maksymalny) dobrać zgodnie z dokumentacją producenta i obowiązującymi normami (np. PN-EN 60947-1). Dopuszczalny prąd szyny 950 A obowiązuje dla stopnia ochrony obudowy ≤IP30; dla wyższych stopni IP (powyżej 30) wartość prądu należy zredukować do 850 A.

FAQ

• Czy otwory w szynie są gwintowane? Nie, otwory są niegwintowane – przeznaczone do przewlekania śrub. Do mocowania należy stosować nakrętkę i podkładkę.
• Jaki dopuszczalny prąd ma szyna? Dla stopnia ochrony obudowy ≤IP30 – 950 A. Dla IP>30 – 850 A. Wartości te dotyczą ciągłej pracy przy temperaturze otoczenia do 35°C.
• Czy szynę można przyciąć na krótszy wymiar? Tak, szyna jest dostarczana w pełnej długości 1750 mm i może być przycięta na budowie przy użyciu piły do metalu lub przecinarki. Po przycięciu należy opiłować i oczyścić krawędzie.
