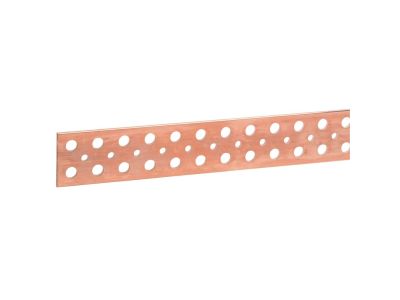

Szyna płaska miedziana z otworami (średnica otworów: 10,5 -6,5mm) 50x5mm, dł. 1750mm, | 037440 Legrand

Opis i Kluczowe Cechy

Szyna miedziana płaska z otworami niegwintowanymi 50x5 mm, dł. 1750 mm, oznaczona symbolem 037440, przeznaczona do rozdziału energii w rozdzielnicach. Dzięki przekrojowi 50x5 mm oraz dopuszczalnemu prądowi 700 A (IP≤30) / 630 A (IP>30) zapewnia bezpieczne prowadzenie wysokich prądów przy minimalnych stratach mocy. Otwory o średnicach 10,5 mm i 6,5 mm rozmieszczone naprzemiennie co 25 mm ułatwiają podłączanie przewodów i aparatury bez konieczności wiercenia.

• Przekrój 50 x 5 mm: zapewnia wysoką obciążalność prądową i niską rezystancję, minimalizując straty mocy oraz nagrzewanie się szyny w rozdzielnicy.
• Dopuszczalny prąd 700 A (IP≤30) / 630 A (IP>30): gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, z zachowaniem odpowiednich parametrów termicznych w zależności od stopnia ochrony rozdzielnicy.
• Otwory Ø 10,5 mm i 6,5 mm naprzemiennie co 25 mm: umożliwiają elastyczne i pewne podłączanie przewodów o różnych przekrojach oraz aparatury modułowej bez dodatkowej obróbki mechanicznej.
• Długość 1750 mm: pozwala na zastosowanie w rozdzielnicach o standardowych wymiarach, redukując liczbę połączeń montażowych i zwiększając niezawodność instalacji.
• Materiał miedziany: zapewnia doskonałe przewodnictwo elektryczne i odporność na korozję, co przekłada się na długą żywotność i stabilność parametrów w czasie.

Zgodność z Normami

Szyna miedziana płaska 037440 została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE, potwierdzające zgodność z wymogami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Szyna przeznaczona jest do rozdziału energii elektrycznej w rozdzielnicach głównych i podrozdzielnicach w budownictwie mieszkaniowym, komercyjnym oraz przemysłowym.

• Rozdział energii w rozdzielnicach głównych (RG) i podrozdzielnicach – bezpieczne wyprowadzenie obwodów odbiorczych z jednego punktu zasilania.
• Zasilanie szaf sterowniczych i automatyki przemysłowej – podłączenie styczników, przekaźników i innych odbiorników wymagających dużej mocy.
• Systemy rozdziału energii w budynkach użyteczności publicznej – hale produkcyjne, biurowce, centra handlowe, szpitale.
• Modernizacja i rozbudowa istniejących rozdzielnic – łatwa integracja z obecną infrastrukturą dzięki precyzyjnie rozmieszczonym otworom.

Wskazówki Montażowe

Montaż szyny może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Szynę należy mocować na izolatorach wsporczych lub bezpośrednio w rozdzielnicy z zachowaniem odpowiednich odstępów izolacyjnych. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Momenty dokręcania połączeń śrubowych oraz przekroje przewodów należy dobierać zgodnie z dokumentacją producenta oraz obowiązującymi przepisami (PN-IEC 60364).

FAQ

• Jakie są średnice otworów w szynie i w jakim odstępie są rozmieszczone? Szyna posiada otwory o średnicach 10,5 mm i 6,5 mm, rozmieszczone naprzemiennie co 25 mm na całej długości 1750 mm. Pozwala to na elastyczne podłączanie przewodów i aparatury.
• Jaki prąd można bezpiecznie prowadzić przez tę szynę w zależności od rozdzielnicy? Dopuszczalny prąd wynosi 700 A dla stopnia ochrony IP≤30 oraz 630 A dla IP>30. Wartości te obowiązują przy zachowaniu odpowiednich warunków chłodzenia i montażu.
• Czy szyna wymaga dodatkowej obróbki przed montażem? Szyna dostarczana jest w stanie gotowym do montażu – z wywierconymi otworami niegwintowanymi. Nie wymaga wiercenia ani gwintowania. Należy ją zamontować na izolatorach z zachowaniem wymaganych odstępów izolacyjnych.
